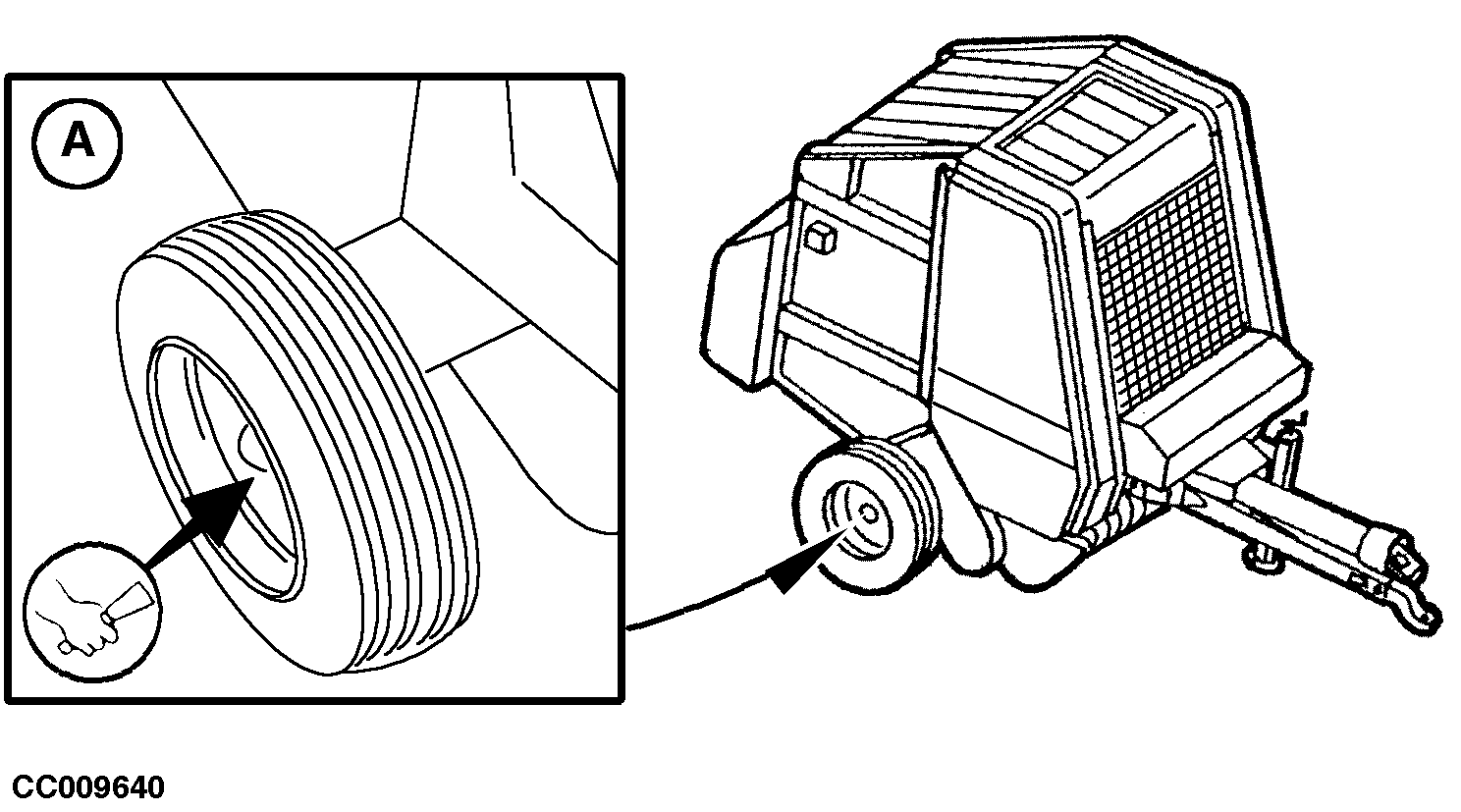

Quitar las ruedas. Limpiar, cargar de grasa y regular los rodamientos.

Utilizar grasa John Deere GREASE-GARD.

OUCC006,000031E -63-14FEB01-1/4

Utilizar grasa John Deere GREASE-GARD.

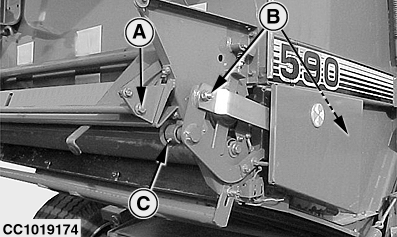

A-Punto de articulación inferior del brazo tensor
B-Pasadores del actuador de red
C-Eje de la barra oscilante (ambos lados)

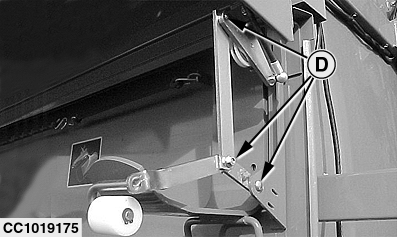

D-Ejes de la caja de red (ambos lados)

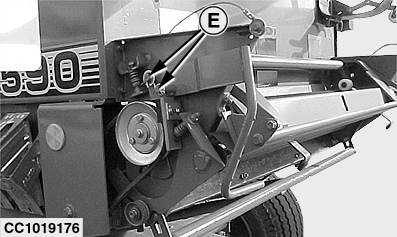

E-Ejes de las pastillas de freno

OUCC006,000031E -63-14FEB01-2/4

Utilizar grasa John Deere GREASE-GARD.

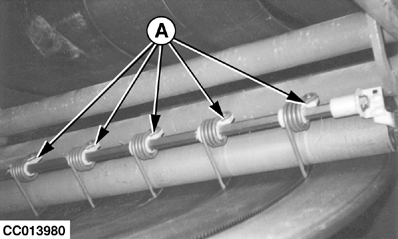

A-Soportes dentados del rodillo n° 10

OUCC006,000031E -63-14FEB01-3/4

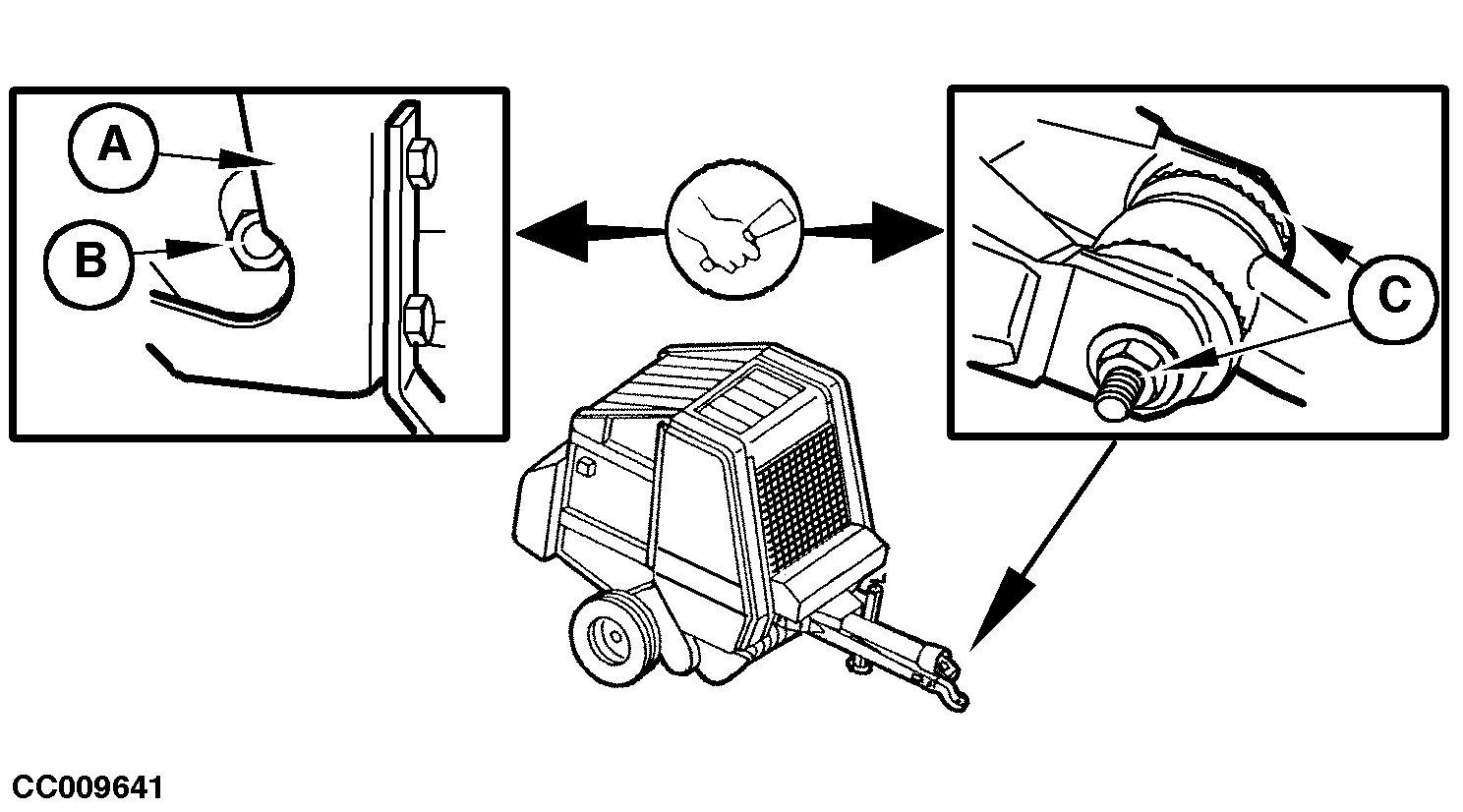

Apretar las tuercas (A) de los tornillos del bastidor de la lanza (A) con 700 N·m (516 lb-ft) y las contratuercas (B) con 300 N·m (221 lb-ft).

Apretar los tornillos de fijación de la placa del enganche (C) con 620 N·m (450 lb-ft).

OUCC006,000031E -63-14FEB01-4/4
