Reglaje de los sensores de poleas de cuerda¹

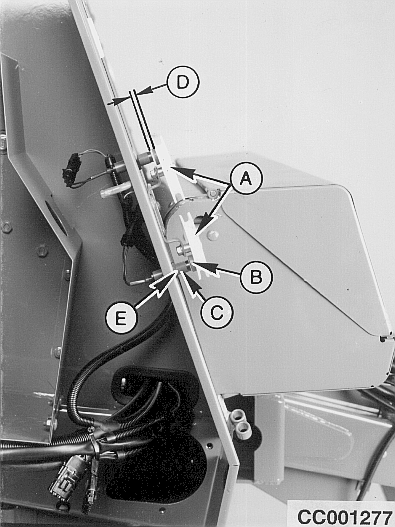

Girar la polea (A) de forma que el imán (B) quede enfrentado al sensor (C).

La distancia (D) debe ser entre 2 y 4 mm (0.078 a 0.157 in.). De no ser así, aflojar las contratuercas (E) y desplazar el sensor (C) hasta obtener la distancia especificada (D).

Apretar ligeramente las contratuercas (E) y girar varias veces la polea para comprobar que se mantiene siempre la separación especificada entre el sensor y el imán.

A-Poleas
B-Imán
C-Sensor
D-2 a 4 mm (de 0,078 a 0,157 in.)
E-Contratuercas

OUCC006,0000321 -63-14FEB01-1/1
