Reglaje de la guia de cuerda (empacadoras con picador)

Dependiendo del tipo de material, la guía de cuerda (B) permite al operario el reglaje de la distancia de la cuerda al extremo izquierdo de la paca de 88 199 mm (3,46 a 7,83 in.).

IMPORTANTE: Comprobar que la posición de la guía de cuerda corresponde al reglaje del monitor BaleTrak. Ver "Ajuste del atador de cuerda" en la sección "Manejo del monitor BaleTrak".

Ajustar la guía de cuerda como sigue:

Aflojar la contratuerca (A).

Quitar la guía de cuerda (B)

Instalar la guía (B) en uno de los agujeros (1-2-3-4-5-6) y apretar la contratuerca (A).

NOTA: Al empacar material seco y resbaladizo, como paja de cereales o lino, utilizar los agujeros (4), (5) o (6).

En este caso se debe poner la cuchilla de cuerda (D) en la posición indicada (ver ilustración).

Al empacar en condiciones normales, utilizar los agujeros (1), (2) o (3) y poner la cuchilla de cuerda en la posición (C).

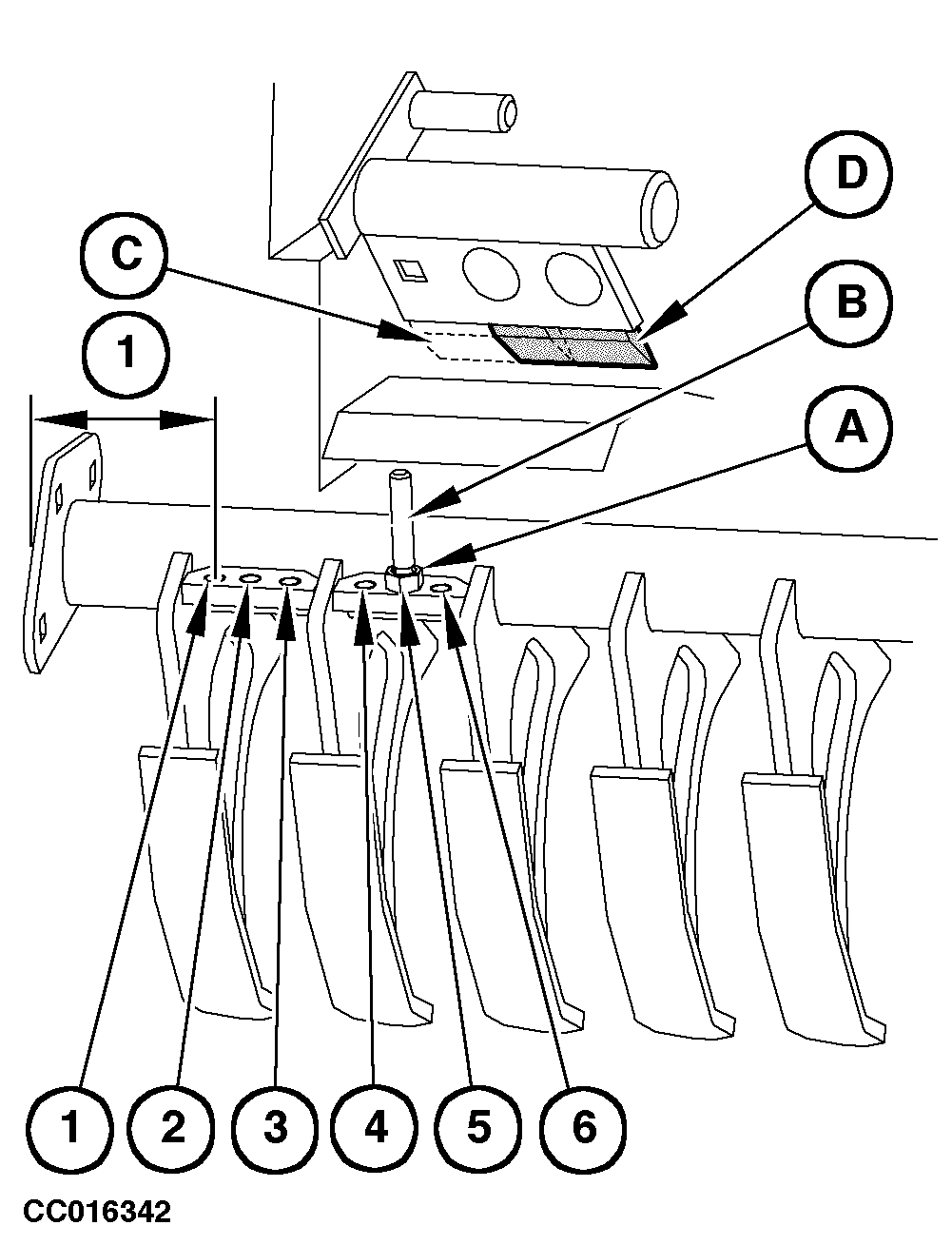

A-Contratuerca
B-Guía de cuerda
C-Posición de la cuchilla de cuerda para los agujeros 1, 2 o 3
D-Posición de la cuchilla de cuerda para los agujeros 4, 5 o 6
1-88 mm (3.46 in)
2-106 mm (4.17 in)
3-125 mm (4.92 in)
4-162 mm (6.37 in)
5-180 mm (7.08 in)
6-199 mm (7.83 in)

OUCC006,000032F -63-15FEB01-1/1
