Ajuste de altura del recogedor de 2,00 m (6 ft 7 in.) con picador

Elevar el recogedor completamente por medio de la palanca de la válvula de mando a distancia.

Quitar el pasador de cierre rápido  (A) y meterlo por uno de los agujeros de la barra de ajuste del tope de descenso (B).

Accionar la palanca de la válvula de mando a distancia para bajar el recogedor completamente.

Comprobar la altura del recogedor.

Repetir el procedimiento hasta obtener la altura deseada.

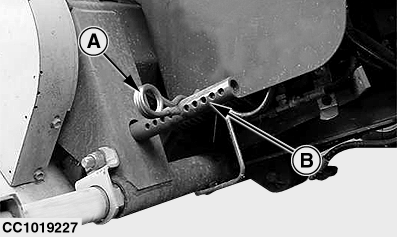

A-Pasador de cierre rápido
B-Tope de descenso

OUCC006,0000340 -63-16FEB01-1/1
