Ajuste de las ruedas auxiliares del recogedor de 2,00 m (6 ft 7 in.) con picador

Las ruedas auxiliares deben tener contacto permanente con el suelo.

Ajustar el soporte (A) de la rueda auxiliar como sigue:

Comprobar primero que el picador está activado.

Elevar el recogedor completamente por medio de la palanca de la válvula de mando a distancia.

Quitar los pasadores de resorte (B) y seleccionar uno de los orificios de reglaje (C), para fijar el soporte (A) con los espárragos (D). Volver a insertar los pasadores de seguridad (C).

Repetir la operación en el lado opuesto.

Accionar la palanca de la válvula de mando a distancia para bajar el recogedor completamente.

Comprobar que las ruedas hacen un ligero contacto con el suelo, cuando el recogedor está bajado.

Repetir el procedimiento hasta obtener la altura deseada.

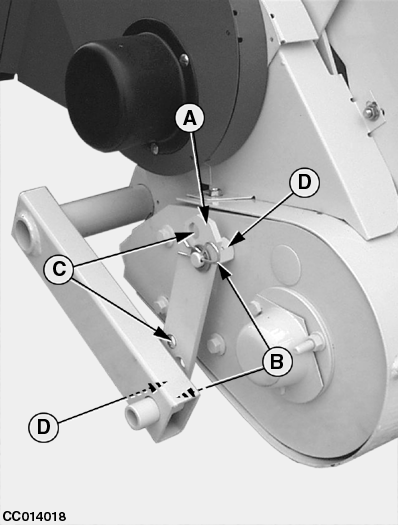

A-Soporte de rueda auxiliar
B-Pasadores de resorte
C-Agujeros de ajuste
D-Espárragos
