Sustitución de las cuchillas del picador

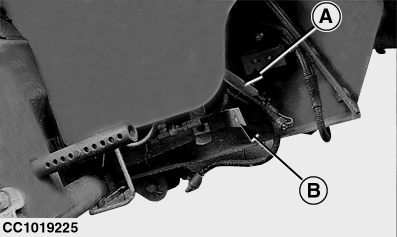

ATENCION: ¡NO CORRER RIESGOS! Para evitar las lesiones graves o mortales causadas por las cuchillas, cerrar siempre la válvula de parada (A) del picador antes de separar o sustituir cuchillas.

Al manejar las cuchillas llevar siempre guantes.

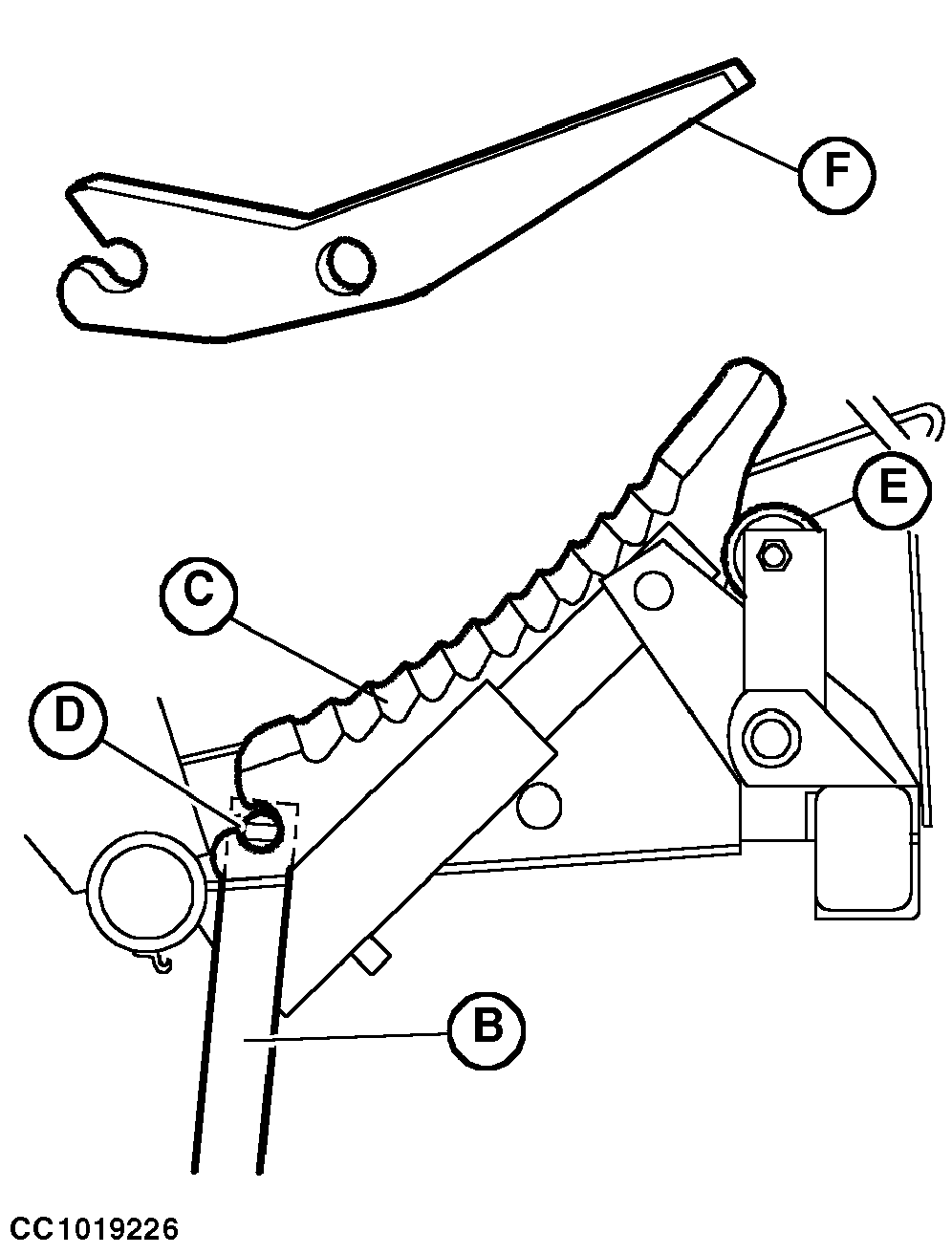

Cada cuchilla (C) puede extraerse o cambiarse por separado.

Para extraer y sustituir una cuchilla proceder del siguiente modo:

Retraer las cuchillas. (Ver retracción/extensión de cuchillas en la sección Manejo del monitor BaleTrak)

Abrir totalmente el portón y asegurarlo.

Retirar la palanca (B) del pasador de bloqueo y desplazar hacia abajo.

Ahora es posible retirar las cuchillas (C) desde el interior de la empacadora. Tirar de la cuchilla (C) para extraerla de la barra de sujeción (D) y de la guía (E).

Para instalar una cuchilla (C), insertarla primero en la guía (E), y, a continuación en la barra de sujeción (D).

IMPORTANTE: Cuando ya no se necesita una cuchilla, se recomienda instalar en su lugar una placa de cierre (F). Con ella se evita la acumulación de material en la abertura donde falta la cuchilla.

Desplazar la palanca (B) hacia arriba y bloquearla.

Cerrar el portón.

Abrir la válvula de parada (A).

A-Válvula de cierre
B-Palanca
C-Cuchilla
D-Barra
E-Guía
F-Tapa del alojamiento de cuchilla

OUCC006,0000343 -63-16FEB01-1/1
