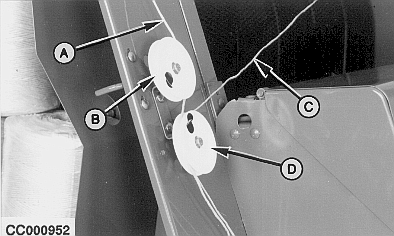

Paso de la cuerda por las guíasPasar la cuerda (A) de la caja de cuerda derecha alrededor de la polea (B) y la cuerda (C) de la caja de cuerda izquierda o frontal alrededor de la polea (D). IMPORTANTE: Cuando sólo se necesita una cuerda en las empacadoras equipadas con monitor de control BaleTrak, se debe pasar el cabo de esta cuerda alrededor de las poleas (B) y (D), de manera que el monitor pueda detectar la presencia de dos cuerdas y, por consiguiente funcione correctamente (el monitor está ajustado al uso de dos cuerdas). Si no se hace esto, el monitor indicará que durante el ciclo de atado no se ha cogido una cuerda y apareceran en la pantalla LCD del monitor los avisos correspondientes. El aviso es causado por el hecho de que uno de los discos de cuerda no gira. Pasar la cuerda por las guías (E) y abrir la tapa (F). Pasar las cuerdas por entre los pasadores guía (G) y por debajo de la placa tensora (H) como se ilustra. Pasar las cuerdas a través del brazo de atado (I). En el extremo del brazo atador deben sobresalir 300 mm (12 in.) de cuerda. Cerrar la tapa del brazo de atado.
|
|
