Moving 2.00 m (6 ft 7 in.) HiFlow Pickup Gauge Wheels in Transport Position

1. Remove quick lock pin (A).

2. Remove spring-locking pin (B).

3. Secure support (C) on gauge wheel arm (D) with spring-locking pin (B).

4. Rotate gauge wheel arm (D) and slide it as shown. Secure it with quick lock pin (A).


A-Quick lock pin
B-Spring-locking pin
C-Support
D-Gauge wheel arm

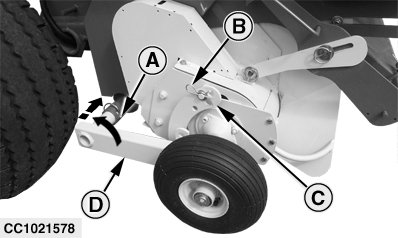

CC1021578

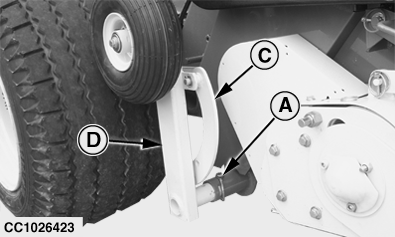

CC1026423

OUCC006,0000CB5 -19-05OCT04-1/1
