Installing Pickup Gauge Wheels

On each side:

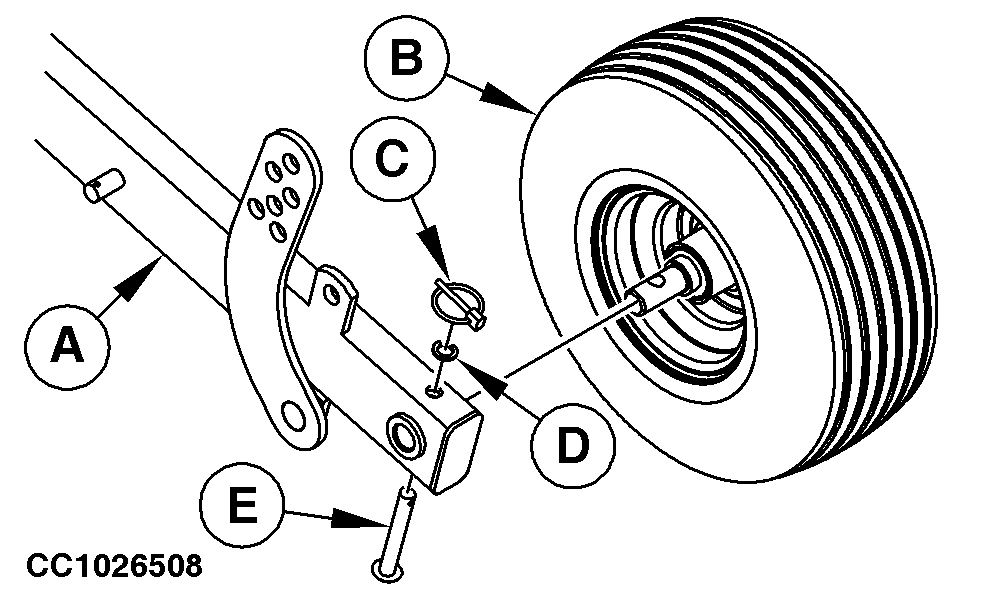

Install wheel assembly (B) on arm (A) using pin (E), washer (D) and quick lock pin (C).


A-Gauge wheel arm
B-Wheel assembly
C-Quick lock pin
D-Washer
E-Fastener pin

CC1026508

Left side shown

OUCC006,000111D -19-11JAN07-1/1
