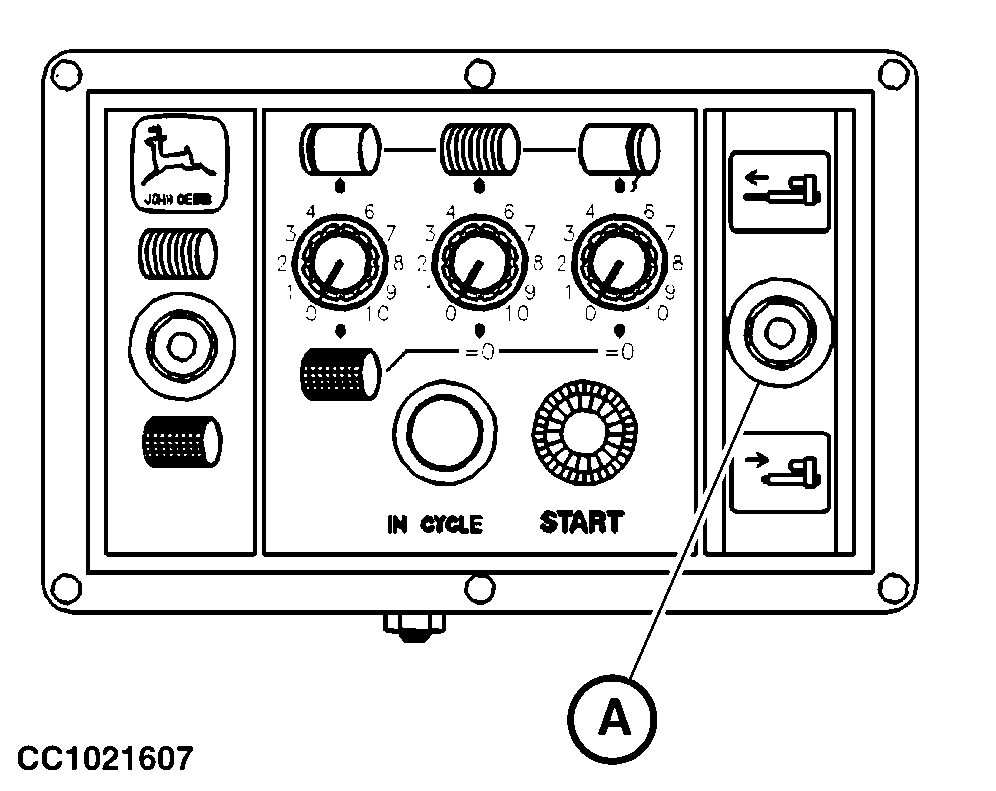

Manuelles Binden der BallenWICHTIG: Der Auslösermotor ist durch eine thermische Sicherung geschützt. Wird der Schalter für manuelle Steuerung (A) bei ganz aus- oder eingefahrenem Auslöser betätigt, dann unterbricht die thermische Sicherung die Stromzufuhr. In diesem Fall warten, bis der Stromkreis sich wieder schließt. Bei Unterbrechung der Stromzufuhr durch die Sicherung muß die Zapfwelle abgeschaltet werden, damit das Garn nicht weiterläuft. Sobald der Stromkreis wieder geschlossen ist, Zapfwelle einschalten. Garnbindung1. Mit einfachem Garnarm Garnarm mit dem Schalter für manuelle Steuerung (A) ganz nach links bewegen. Durch einen Blick nach hinten sich davon überzeugen, daß die Garnscheiben (B) sich drehen (Garn erfaßt). Ist dies nicht der Fall, noch etwas nach vorne fahren, um noch etwas Erntegut aufzunehmen, damit das Garn erfaßt wird. Der Garnarm sollte einige Sekunden in dieser Stellung gehalten werden, damit sich eine ausreichende Anzahl von Garnschlingen am rechten Ballenende bildet. Dies verstärkt die Bindung. Garnarm mit dem Schalter für manuelle Steuerung (A) wieder in Ausgangsstellung bringen. Die Rückwärtsbewegung des Garnarms mehrere Male unterbrechen, damit der Ballen vom Garn ausreichend umschlungen wird. Kurz bevor der Garnarm in seine Ausgangsstellung zurückgeht, die Bewegung einige Sekunden lang unterbrechen, damit sich eine ausreichende Anzahl von Garnschlingen am rechten Ballenende bildet. Sobald der Garnarm seine Ausgangsstellung erreicht hat, wird der Schneidvorgang ausgelöst. |
|
CC03745,0000429 -29-15OCT02-1/3 |
|
2.
Mit doppeltem Garnarm
Garnarme mit dem Schalter für manuelle Steuerung (A) zum Ballenende bewegen. Durch einen Blick nach hinten sich davon überzeugen, daß die Garnscheiben (B) sich drehen (Garn erfaßt). Ist dies nicht der Fall, noch etwas nach vorne fahren, um noch etwas Erntegut aufzunehmen, damit das Garn erfaßt wird. Der Garnarm sollte einige Sekunden in seiner Stellung gehalten werden, damit sich eine ausreichende Anzahl von Garnschlingen am Ballenende bildet. Dies verstärkt die Bindung. Garnarm mit dem Schalter für manuelle Steuerung (A) wieder in Ausgangsstellung bringen. Die Rückwärtsbewegung des Garnarms mehrere Male unterbrechen, damit der Ballen vom Garn ausreichend umschlungen wird. Sobald der Garnarm seine Ausgangsstellung erreicht hat, wird der Schneidvorgang ausgelöst.
|
|
CC03745,0000429 -29-15OCT02-2/3 |
|
Netzbindung
Netzauslöser mit dem Schalter der manuellen Bindungssteuerung (A) ganz ausfahren. Wenn der Auslöser ausgefahren ist, fangen die Netzförderrollen an, sich zu drehen. Der Auslöser sollte einige Sekunden in seiner Stellung gehalten werden, damit sich eine ausreichende Anzahl von Netzumwicklungen bilden kann. HINWEIS: Wird der Auslöser zwischen 3 und 10 Sekunden in ausgefahrener Stellung gehalten, bilden sich zwischen 1,5 und 4 Netzumwicklungen. Den Auslöser ganz einfahren, um das Netz abzuschneiden. WICHTIG: Ist ein Warnton zu hören, wurde das Netz nicht abgeschnitten oder die Netzrolle ist leer. In diesem Fall den Bindevorgang nochmals einleiten bzw. die Netzrolle überprüfen. |
|
CC03745,0000429 -29-15OCT02-3/3 |
