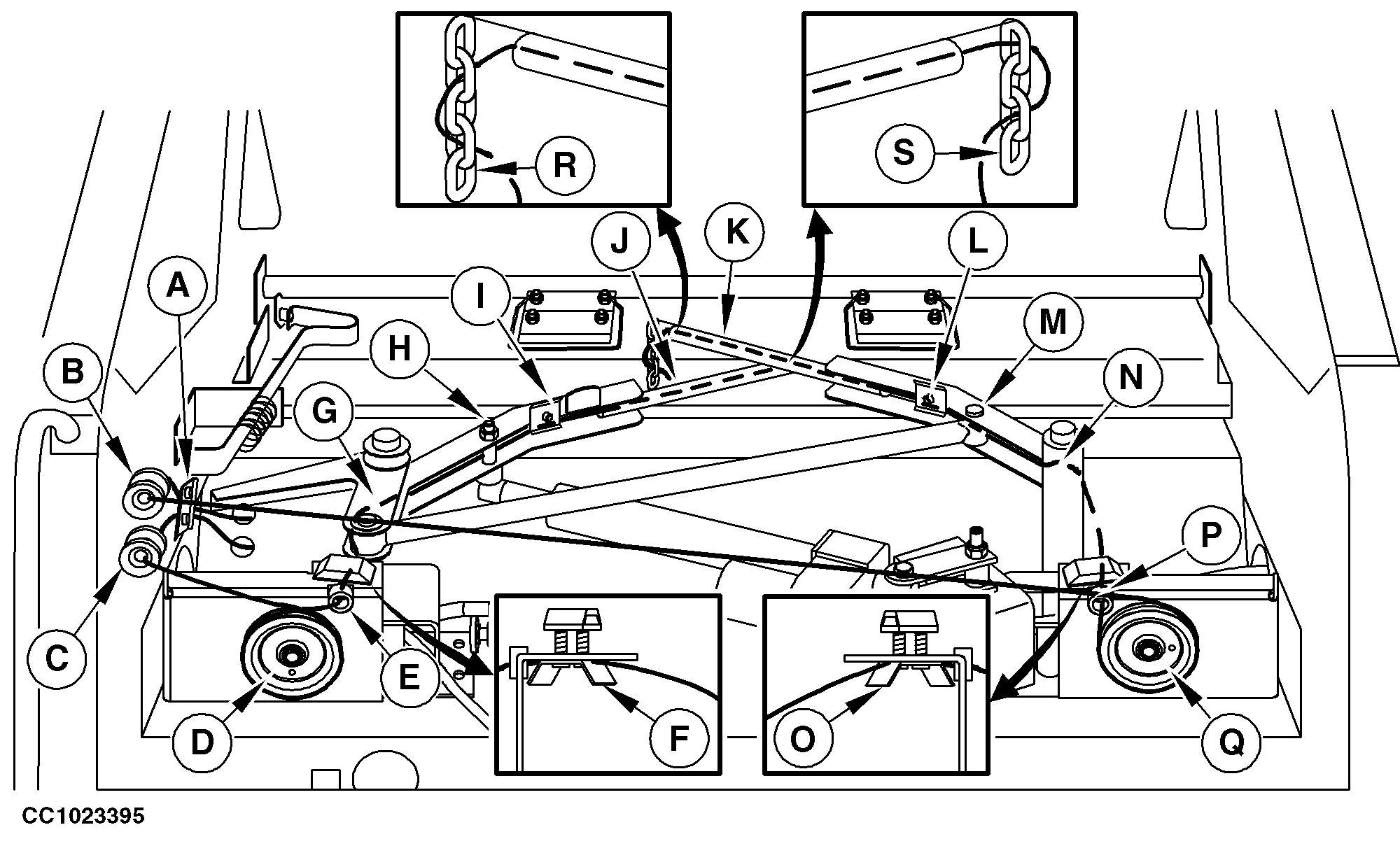

A-Garnspannplatte
B-Garnführung
C-Garnführung
D-Garnscheibe
E-Garnführung

F-Garnspannplatte
G-Garnführung
H-Schraube
I-Spannplatte
J-Garnarmrohr

K-Garnarmrohr
L-Spannplatte
M-Stift
N-Garnführung
O-Spannplatte

P-Garnführung
Q-Garnscheibe
R-Kette
S-Kette

ACHTUNG: Sich von der Maschine fernhalten während der Garnauslöser betätigt wird.

1. Garnarme leicht ausfahren.

2. Monitor ausschalten.

3. Beide Garne hinter der Garnspannplatte (A) durchführen.

4. Garnführung rechts:

a. Ein Garn durch Garnführung (C) ziehen.

b. Um Scheibe (D) legen.

c. Durch Garnführung (E) fädeln und über Garnspannplatte (F) durchziehen.

d. Durch Garnführung (G) in den rechten Garnarm einfädeln.

e. Hinter Schraube (H) durchziehen.

f. Hinter Spannplatte (I) durchziehen.

g. Durch das Garnarmrohr (J) fädeln und das Garn mindestens 300 mm (12 in.) aus dem Garnarmrohr herausziehen.

OUCC006,00009F7 -29-18SEP03-1/3

h. Das Garn wie in der Abbildung gezeigt durch das erste und das vorletzte Glied von Kette (S) fädeln.

OUCC006,00009F7 -29-18SEP03-2/3

A-Garnspannplatte
B-Garnführung
C-Garnführung
D-Garnscheibe
E-Garnführung

F-Garnspannplatte
G-Garnführung
H-Schraube
I-Spannplatte
J-Garnarmrohr

K-Garnarmrohr
L-Spannplatte
M-Stift
N-Garnführung
O-Spannplatte

P-Garnführung
Q-Garnscheibe
R-Kette
S-Kette

a. Ein Garn durch Garnführung (B) ziehen.

b. Um Scheibe (Q) legen.

c. Durch Garnführung (P) fädeln und über Garnspannplatte (O) durchziehen.

d. Durch Garnführung (N) in den linken Garnarm einfädeln.

e. Hinter Stift (M) durchziehen.

f. Hinter Spannplatte (L) durchziehen.

g. Durch das Garnarmrohr (K) fädeln und das Garn mindestens 300 mm (12 in.) aus dem Garnarmrohr herausziehen.

h. Das Garn wie in der Abbildung gezeigt durch das zweite und das vorletzte Glied von Kette (R) fädeln.

6. Erntegutabweiser schließen.

7. Garnarme einziehen.

OUCC006,00009F7 -29-18SEP03-3/3
