Warnpiktogramme

Stop-Warnung

Die Stop-Warnung (A) wird angezeigt, wenn:

  • der Ballen den eingestellten Durchmesser erreicht hat
  • das Piktogramm "Gatter offen" angezeigt wird
  • das Piktogramm "Übergröße" angezeigt wird
  • das Piktogramm "Netzbindung" angezeigt wird
  • ein Diagnosecode angezeigt wird
  • der Monitor eingeschaltet wird und sich ein Ballen in der Presse befindet

Den Traktor anhalten, wenn die Stop-Warnung (A) angezeigt wird.

HINWEIS: Die Stop-Warnung wird beim Einschalten angezeigt, wenn der Netz- oder Garnauslöser nicht angeschlossen ist oder nicht funktioniert.

Piktogramm "Gatter offen"

Das Piktogramm "Gatter offen" (B) wird angezeigt, wenn das Gatter der Presse beim Ablegen eines Ballens offen ist.

Das Gatter der Presse mit Hilfe des Bedienungshebels des Zusatzsteuergeräts schließen, um dieses Piktogramm auszuschalten.

HINWEIS: Falls das Piktogramm "Gatter offen" angezeigt wird, wenn das Gatter ordnungsgemäß geschlossen ist, den Gatterschalter einstellen. (Siehe "Gatterschalter einstellen" im Abschnitt "Wartung").

Piktogramm "Ballenübergröße"

Das Piktogramm "Übergröße" (C) wird angezeigt, wenn der Ballen den maximalen Ballendurchmesser des Ballenpressenmodells überschreitet. Ein fortgesetztes Arbeiten mit einem übergroßen Ballen in der Kammer kann zu schweren Schäden an Gatter, Lager und Rolle führen.

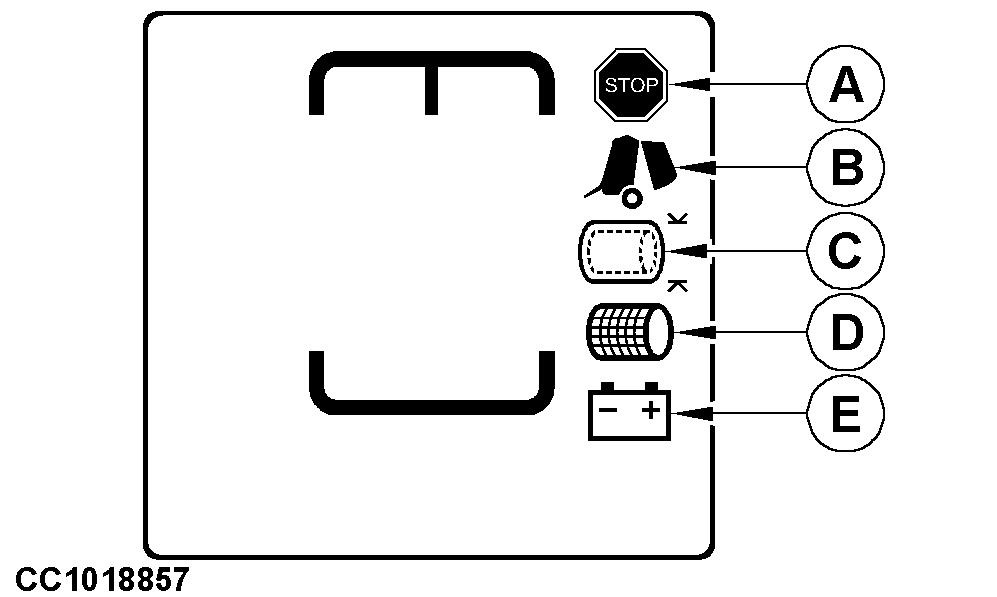

CC1018857


A-Stop-Warnung
B-Warnung "Gatter offen"
C-Warnung "Übergröße"
D-Warnung "Netzbindung"
E-Warnung "Batterie"

OUCC006,0000AA1 -29-19JAN04-1/3

Wenn das Piktogramm "Übergröße" angezeigt wird, den Traktor sofort anhalten. Den Bindevorgang mit der Taste "Manueller Start des Bindevorgangs" einleiten (siehe "Manuelles Starten eines automatischen Bindevorgangs" in diesem Abschnitt) und den Ballen ablegen.

OUCC006,0000AA1 -29-19JAN04-2/3

Netzpiktogramm

Das Netzpiktogramm (D) wird angezeigt, wenn das Netz nicht abgeschnitten ist oder wenn die Netzrolle leer ist. Das Netz abschneiden oder die Netzrolle ersetzen, um dieses Piktogramm auszuschalten.

Batteriepiktogramm

Das Batteriepiktogramm (E) und die Spannung werden angezeigt, wenn die Batteriespannung unter 11,2 V oder über 16 V liegt.

CC1018857


A-Stop-Warnung
B-Warnung "Gatter offen"
C-Warnung "Übergröße"
D-Warnung "Netzbindung"
E-Warnung "Batterie"

OUCC006,0000AA1 -29-19JAN04-3/3
