Netzrolle einlegen (Presse mit Standard-Netzbindeeinrichtung)

ACHTUNG: Vor dem Einlegen der Netzrolle Zapfwelle abschalten, Handbremse anziehen, Traktormotor abstellen und Schlüssel abziehen. Warten, bis alle beweglichen Teile still stehen.

HINWEIS: Der Netzkasten (A) kann nur eine Netzrolle für den Netzwickelvorgang aufnehmen.

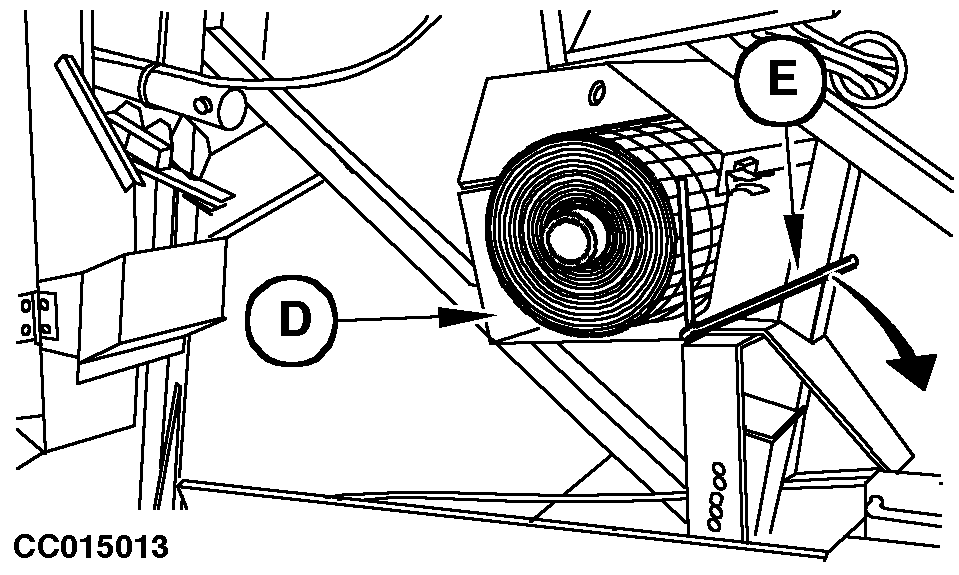

Der Garnkasten (D) kann zur Aufbewahrung einer zweiten Netzrolle verwendet werden. Garnrollenhebel (E) absenken und Netzrolle in Garnkasten (D) einlegen.

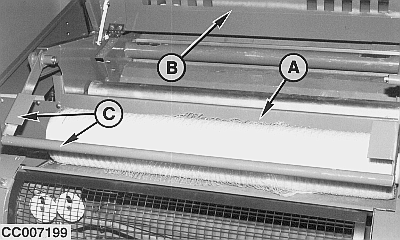

Über die Trittstufen auf die Maschine steigen und obere Abdeckung (B) öffnen.

HINWEIS: Die Netzrollenbremse (C) wird beim Öffnen der oberen Abdeckung (B) vollständig angehoben.

Rechte Tür der Presse vollständig öffnen, dann Netzrolle durch den Netzkasten (A) schieben, so daß das Netz von der Rolle abgerollt wird.

A-Netzkasten
B-Obere Abdeckung
C-Netzrollenbremse
D-Garnkasten
E-Garnrollenhebel

OUCC006,00010EA -29-22JAN07-1/4

a. Bei BaleTrak Minitor oder ELC Plus Monitor mit Schalter für Garn-/Netzbindung am Kabelbaum:

Netzauslöser halb ausfahren.

Monitor ausschalten.

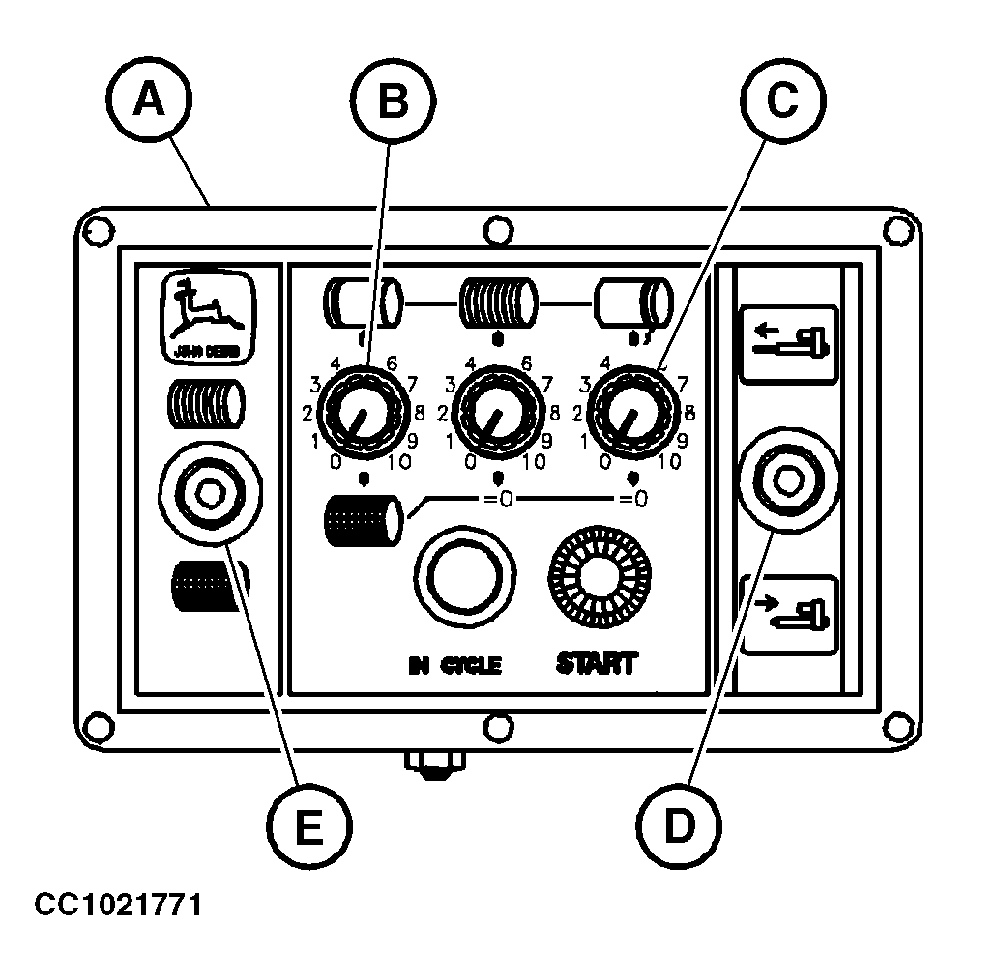

b. Bei ELC Plus Monitor mit Schalter für Garn-/Netzbindung am Monitor:

Schalter (E) in Netzbindungsstellung schalten.

Potentiometer für Anzahl der Netzumwicklungen (C) auf 10 stellen und Starttaste drücken, um den Netzauslöser automatisch in die mittlere Stellung zu bringen.

Schalter (E) ausschalten.

3. Drehung der Netzförderrollen prüfen.

A-ELC Plus Monitor
B-Potentiometer für Anzahl der Netzumwicklungen
C-Potentiometer für Auslöserstellung
D-Schalter für manuelle Steuerung
E-Schalter für Garn-/Netzbindung

OUCC006,00010EA -29-22JAN07-2/4

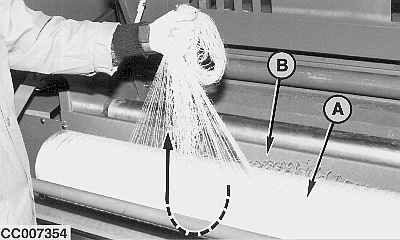

60 cm (24 in.) Netz abrollen und am Ende eine Schlaufe bilden.

A-Netzrolle
B-Netzkasten

OUCC006,00010EA -29-22JAN07-3/4

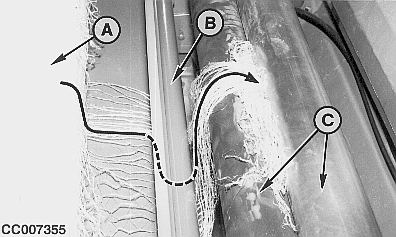

Das Netz von der Netzrolle (A) unter der Netzspannrolle (B) durchziehen und die Netzschlaufe zwischen die beiden Netzförderrollen (C) legen.

HINWEIS: Nicht mehr als 25 mm (1 in) der Schlaufe zwischen den beiden Rollen (C) einfädeln.

Obere Abdeckung und rechte Tür der Presse schließen.

Netzauslöser mit Hilfe des Monitors einfahren.

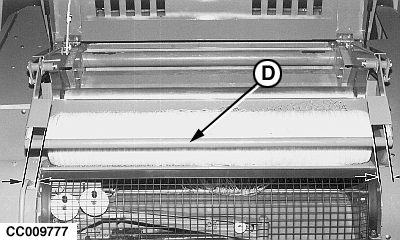

WICHTIG: Beim Schließen der oberen Abdeckung immer darauf achten, daß die Netzrolle mittig zur Netzrollenbremse (D) ist.

Es wird empfohlen, das Netz am Ende jedes Arbeitstags von den Rollen abzunehmen! Dadurch werden Verkrustungen der Gummirolle (C) mit Netzmaterial und dadurch Anlaufprobleme vermieden. Das Netz sollte auch dann von den Rollen genommen werden, wenn mit Garnbindung gearbeitet wird.

A-Netzrolle
B-Netzspannrolle
C-Netzförderrollen
D-Netzrollenbremse

OUCC006,00010EA -29-22JAN07-4/4
