Kettenschmiersystem einstellen (ab Seriennr. 50000)

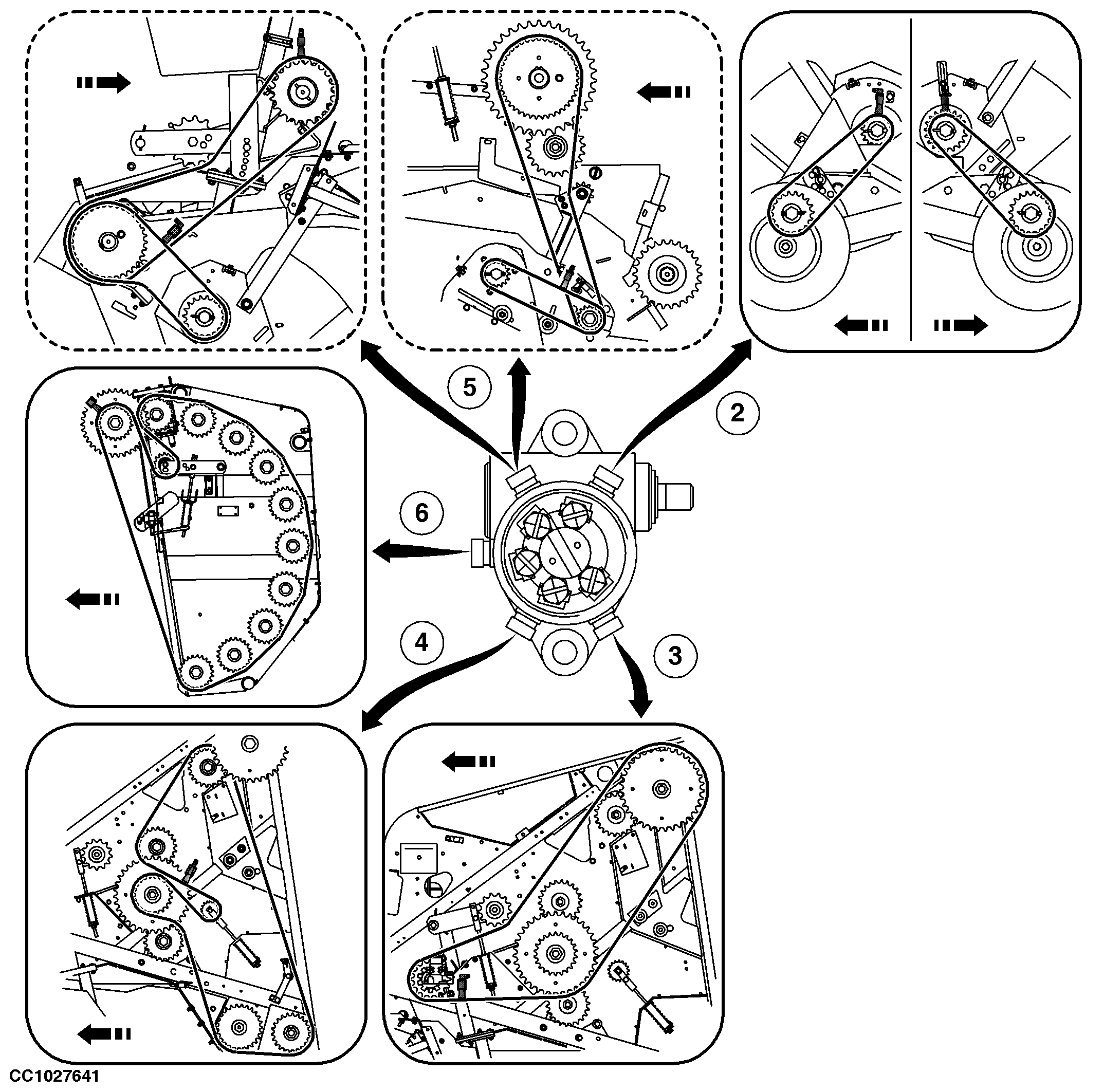

2-Pickup und Förderschneścken-Antriebsketten links (roter Ring)

3-Hauptantriebskette (orangefarbener Ring) 4-Rollen-Antriebskette am Rahmen (gelber Ring)

5-Zuführungsrotor und Förderschnecken-Antriebsketten rechts (grüner Ring)

6-Gatterrollen-Antriebskette (blauer Ring)

HINWEIS: Alle Schläuche sind durch eine Nummer auf einem farbigen Ring gekennzeichnet

(auf der Pumpenseite und auf der Seite der Schmiervorrichtung).

OUCC006,00010EC -29-10JAN07-1/3

2-Pickup und Förderschneścken-Antriebsketten links (roter Ring) 3-Hauptantriebskette und Rollen-Antriebskette am Rahmen (gelber Ring)

4-Rechte Einzugskette (gelber Ring)

5-Zuführungsrotor, rechte Förderschnecke und Antriebsketten (grüner Ring)

6-Linke Einzugskette (blauer Ring)

HINWEIS: Alle Schläuche sind durch eine Nummer auf einem farbigen Ring gekennzeichnet

(auf der Pumpenseite und auf der Seite der Schmiervorrichtung).

OUCC006,00010EC -29-10JAN07-2/3

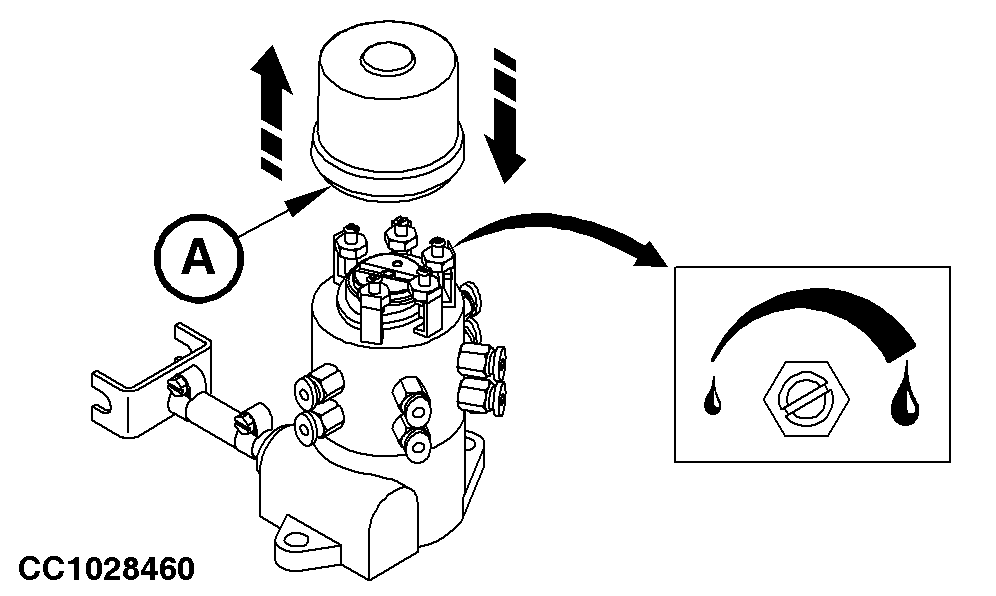

Ölfluß einstellen Der Ölfluß kann an jeder Kette eingestellt werden. 1. Den Deckel (A) entfernen. 2. Die Schraube ausfindig machen, die zur Einstellung des Ölflusses der entsprechenden Schmiervorrichtung(en) dient. 3. Die Schraube nach rechts drehen, um den Ölfluß zu steigern bzw. nach links, um den Ölfluß zu verringern. HINWEIS: Die Pumpe arbeitet sehr präzise. Zur Einstellung des Ölflusses die Schraube jeweils um eine Vierteldrehung verstellen. Wenn die Schraube ganz eingeschraubt ist (maximaler Ölfluß), kann man den geringsten Ölfluß erhalten, indem man die Schraube um vier Umdrehungen herausdreht. 4. Deckel (A) anbringen.

A-Pumpendeckel
