Ketenölleitung einstellen (MultiCrop-Presse)

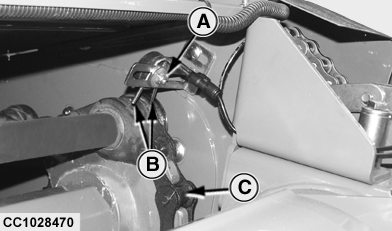

2. Jede Ölleitung (B) mit der Kette (C) entsprechend der Abbildung ausrichten.

3. Mutter (A) festziehen.

Durch diese Einstellung wird die Kette (C) vorschriftsmäßig geschmiert.

WICHTIG: Die Ölleitungen (B) dürfen die Kette (C) nicht berühren. Abweichende Einstellungen führen zu vorzeitigem Kettenverschleiß.

4. Das Verfahren auf der gegenüberliegenden Seite wiederholen.

A-Mutter
B-Ölleitung
C-Kette

OUCC006,00010FB -29-19DEC06-1/1
