Netzrolle einlegen (Presse mit CoverEdge™-Netzbindeeinrichtung)

ACHTUNG: Vor dem Einlegen der Netzrolle Zapfwelle abschalten, Handbremse anziehen, Traktormotor abstellen und Schlüssel abziehen. Warten, bis alle beweglichen Teile still stehen.

ACHTUNG: Die Abdeckung (A) steht unter Federspannung und geht beim Loslassen schnell nach oben.

a. Rechte Abdeckung ganz öffnen.

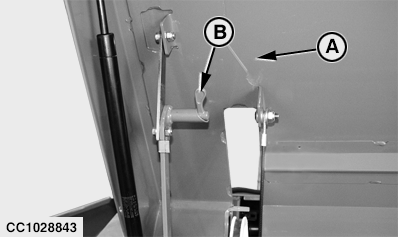

b. Abdeckung (A) der Netzbindung öffnen. Sicherheitseinrichtung (B) in Verriegelungsstellung bringen (siehe Abbildung).

c. Vor dem Einlegen der Rolle das gesamte Verpackungsmaterial (Drahtklammern, Klebeband usw.) entfernen.

d. Nur für Standard-Netzrollen:

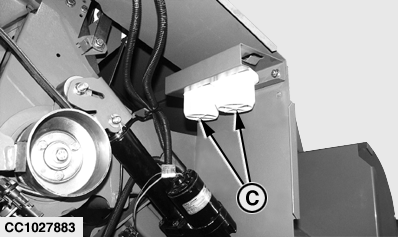

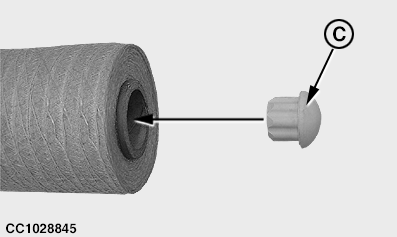

Anschläge (C) von ihren Halterungen entfernen und auf den beiden Seiten der Netzrolle anbringen.

HINWEIS: Für die CoverEdge ™ -Netzrolle sind keine Anschläge (C) erforderlich.

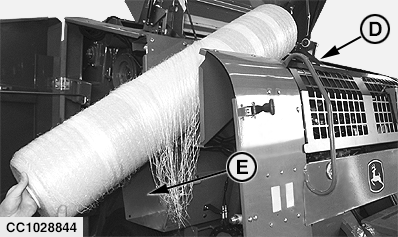

e. Die Netzrolle wie in der Abbildung gezeigt durch den Netzkasten (D) schieben, und dabei darauf achten, daß das Netz von unten her abgerollt wird.

A-Abdeckung der Netzbindung
B-Sicherheitseinrichtung
C-Anschläge
D-Netzkasten
E-Garnkasten

CoverEdge ist eine Handelsbezeichnung der Firma Deere & Company

OUCC006,0001302 -29-03OCT07-1/4

HINWEIS: Auf den Netzen von John Deere befinden sich zwei breite Farbstreifen, die zur rechten Seite der Maschine gerichtet sein müssen.

Im Netzkasten (D) können zwei Netzrollen gelagert werden. Der Garnkasten (E) kann ebenfalls zur Aufbewahrung einer Reserve-Netzrolle verwendet werden.

OUCC006,0001302 -29-03OCT07-2/4

HINWEIS: Die verzinkte Rolle (A) wird beim Öffnen der Netzbindungsabdeckung vollständig angehoben.

a. Netz abrollen und die losen Enden auf einer Breite von 30 bis 40 cm (1 ft bis 1 ft 4 in.) zusammenfassen.

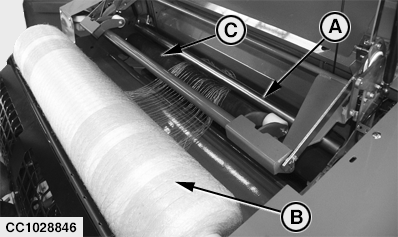

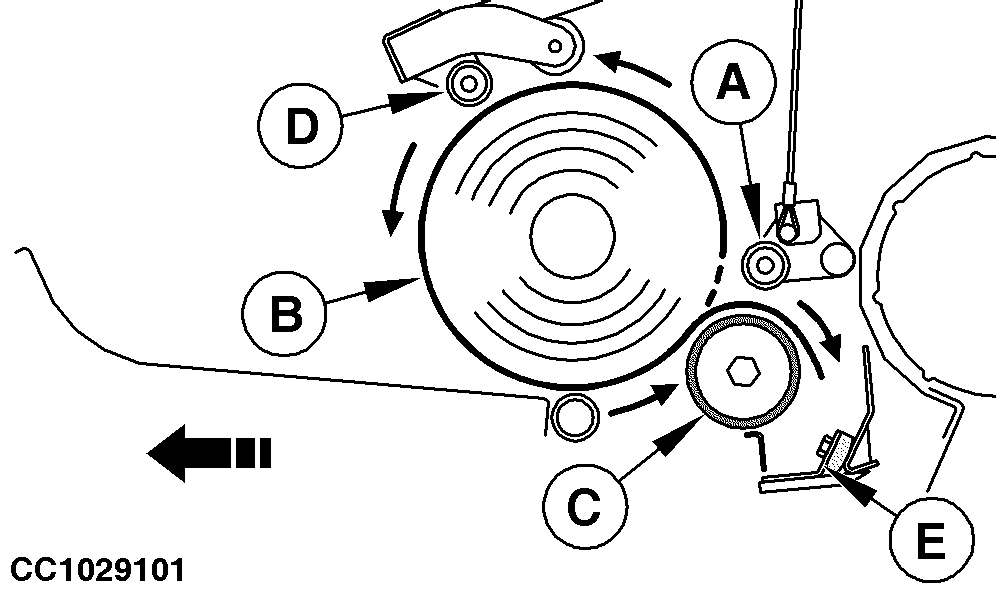

b. Das Netz zwischen Gummirolle (C) und verzinkter Rolle (A) durchführen.

WICHTIG: Nicht mehr als 20 cm (8 in.) Netz zwischen Gummirolle (C) und verzinkter Rolle (A) einfädeln. Niemals Netzmaterial auf die Gummiklotzhalterung (E) legen.

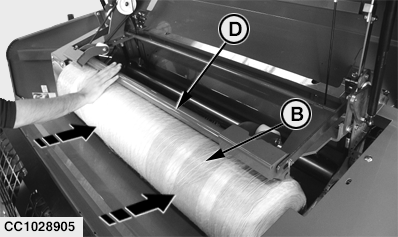

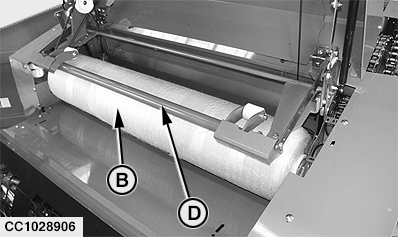

c. Netzrolle (B) wie gezeigt unter Andruckrolle (D) schieben, so daß sie die Gummirolle (C) berührt.

d. Prüfen, ob die Andruckrolle (D) richtig auf der Netzrolle (B) zentriert ist. Erneut prüfen, ob das Netz richtig zwischen Gummirolle (C) und verzinkter Rolle (A) liegt.

WICHTIG: Es wird empfohlen, das Netz am Ende jedes Arbeitstags von den Rollen abzunehmen! Dadurch werden Verkrustungen der Gummirolle (C) mit Netzmaterial und dadurch Anlaufprobleme vermieden. Das Netz sollte auch dann von den Rollen genommen werden, wenn mit Garnbindung gearbeitet wird.

A-Verzinkte Rolle
B-Netzrolle
C-Gummirolle
D-Druckrolle
E-Gummiklotzhalterung

OUCC006,0001302 -29-03OCT07-3/4

e. Die Abdeckungssicherung in Stellung "entsperrt" bringen.

f. Rechte Klappe und Abdeckung der Netzbindung schließen.

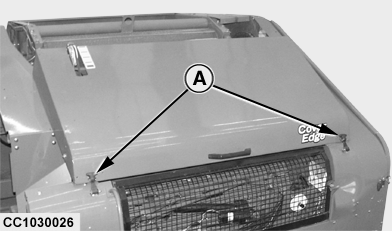

g. Verriegelungen (A) in Verriegelungsstellung bringen (siehe Abbildung).

A-Verriegelung

OUCC006,0001302 -29-03OCT07-4/4
