Adjusting MEMOSYSTEM™ Sensor

To adjust MEMOSYSTEM sensor, proceed as follows:

1. Loosen nuts (A).

2. Slide sensor (B) to obtain a distance (C) of 12 mm (0.47 in.).

3. Tighten nuts (A).

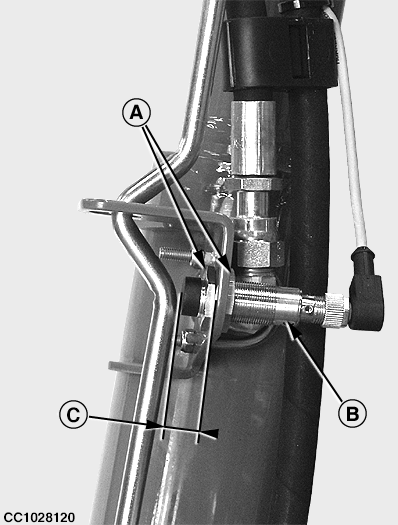

A-Nuts
B-Sensor
C-12 mm (0.47 in.)

CC1028120

MEMOSYSTEM is a trademark of Deere & Company

OUCC006,0001097 -19-02JUN06-1/1
