Identifying Hose Connections on 533, 583, 633, 653, 663, 683 and 753 Loaders

causym CAUTION: Help prevent personal injury caused by unexpected loader movement. Anticipated loader movement responds to control lever only if hoses are connected to tractor as shown.

Hose connections are identified by color coded dust covers. Colored plugs are installed on the mid-mounting individual-couplers at loader predelivery. Corresponding colored caps are installed on loader hose ends.

Use following chart to identify hoses and replace missing colored dust covers:

Function Colored Covers
A- Rod-end bucket cylinders... Black
B- Rod-end lift cylinders... Red
C- Head-end lift cylinders... Blue
D- Head-end implement cylinders... Orange
E- Rod-end implement cylinders... Green
F- Head-end bucket cylinders... Yellow

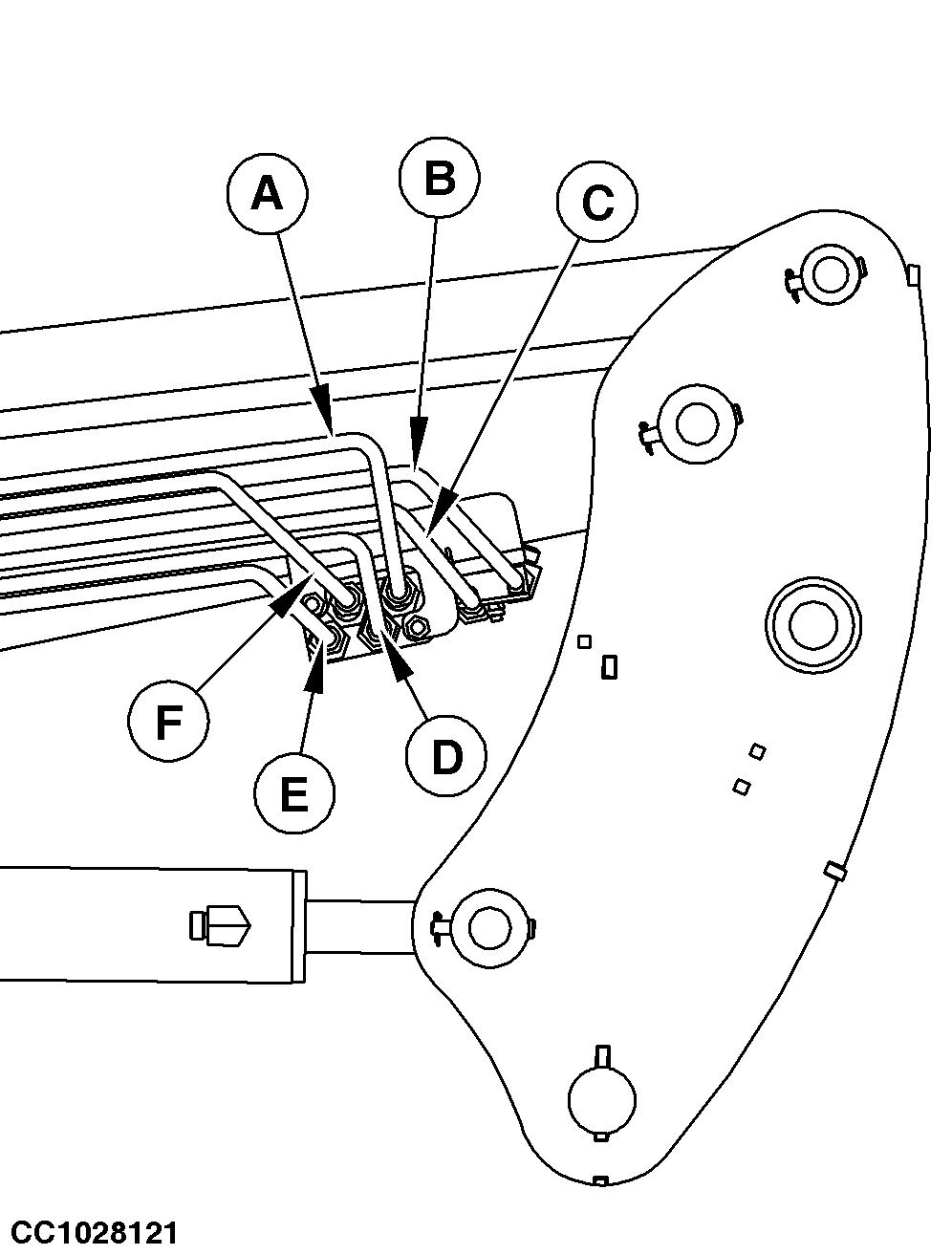

A-Black
B-Red
C-Blue
D-Orange
E-Green
F-Yellow

CC1028121

OUCC006,0001098 -19-09MAY06-1/1
