Put Bale Spike with Foldable Teeth in Transport or Working Position

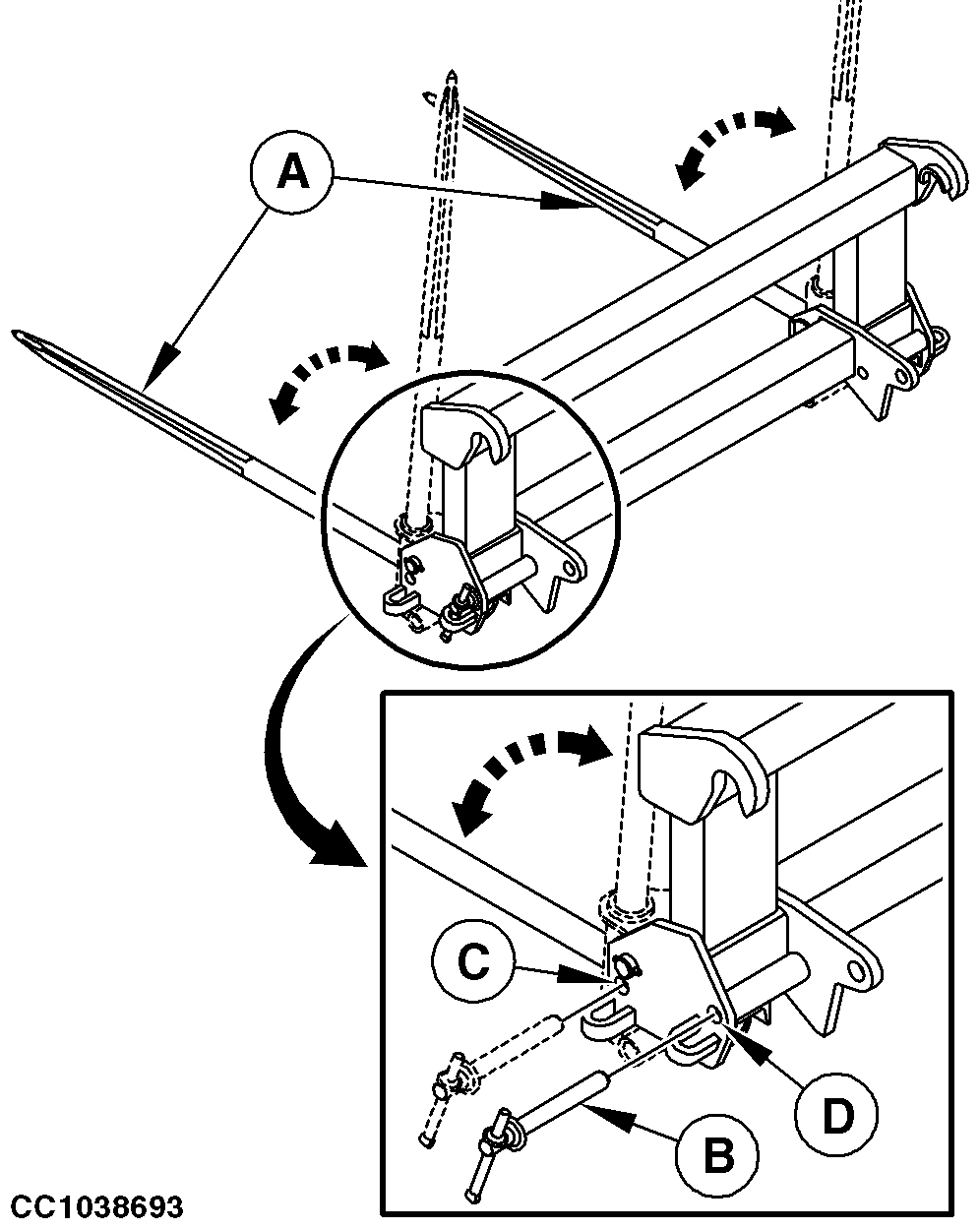

CC1038693
CC1038693-UN-10DEC12

A - Tooth

B - Locking Pin

C - Transport Position Hole

D - Working Position Hole

Put bale spike teeth in transport position:

  1. Remove locking pin (B).

  2. Raise tooth (A) and secure it by inserting locking pin (B) in transport position hole (C).

  3. Repeat procedure on opposite side.

Put bale spike teeth in working position:

  1. Remove locking pin (B).

  2. Lower tooth (A) and secure it by inserting locking pin (B) in working position hole (D).

  3. Repeat procedure on opposite side.
