Resumen de posición del molinete/Resumen de posición de las placas de la plataforma

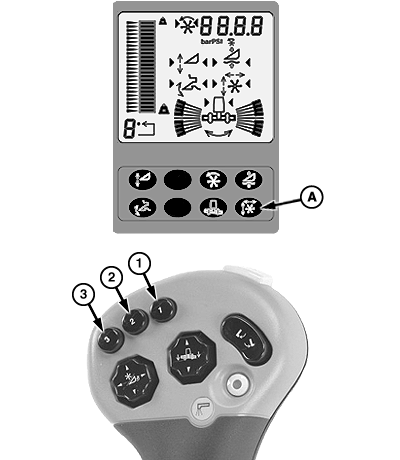

H86520-UN-13DEC06

A - Botón de resumen de posición del molinete

Resumen de posición de la placa de la plataforma permite que el operador seleccione la separación de las placas de la plataforma de ajuste hidráulico y volver a esa posición automáticamente.

El sistema debe ser calibrado para cada cabezal que se utilice con la cosechadora, (consulte la sección Procedimientos de calibración).

Los botones de activación 1, 2 y 3 ubicados en la palanca de control multifunción se usan para seleccionar una de las tres posiciones programadas del molinete y las separaciones entre las placas de la plataforma.

Operación:

El sistema está activo cuando:

• Un cabezal debidamente equipado (con sensores de posición del molinete/sensores de la placa de la plataforma) está conectado a la máquina y está calibrado.
• Motor en marcha.
• El interruptor de desconexión para transporte en carretera está en posición de campo.
• Los modos de resumen de altura, detección de altura y flotación activa de plataforma están activados.

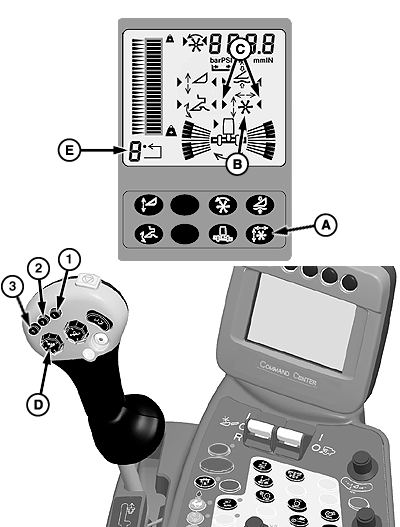

H87055-UN-13DEC06

A - Botón de resumen de posición del molinete/resumen de posición de las placas de la plataforma

B - Símbolo de resumen de posición del molinete

C - Flechas de activación del sistema.

D - Interruptor de elevación/ajuste longitudinal del molinete

E - Número de botón de activación

Las flechas de activación del sistema (C) aparecerán indicando que el sistema está activado.

Resumen de posición del molinete: Use el interruptor de elevación/ajuste longitudinal del molinete (D) para obtener la posición longitudinal y la altura deseadas del molinete.

Resumen de posición de las placas de la plataforma: Use el interruptor de ajuste longitudinal del molinete (D) para obtener la separación deseada de la placa de la plataforma hidráulica.

NOTA: Cuando las condiciones de recolección requieren más de una posición del molinete, p. ej. una posición para cultivos tumbados y otra para cultivos erguidos, el operador puede almacenar una posición del molinete en cada botón de resumen y mover de una posición a otra pulsando y soltando estos botones.

Pulse y mantenga pulsado los botones de activación 1, 2 ó 3, en la palanca de control multifunción durante 3 segundos para registrar la posición del molinete o la separación de las placas de la plataforma.

El número del botón de activación (E) en la esquina inferior izquierda de la pantalla indica el botón que ha sido presionado.

Resumen de posición del molinete: Al mover manualmente el interruptor de elevación y ajuste longitudinal del molinete (D) de la palanca de control multifunción se desactivará la posición del molinete.

Resumen de posición de las placas de la plataforma: Al mover manualmente el interruptor de elevación y ajuste longitudinal del molinete (C) de la palanca de control multifunción se desactivará la separación registrada de la placa de la plataforma.

Presione los botones de activación 1,l 2 ó 3 para reactivar el sistema. El molinete se moverá automáticamente a la posición predefinida.

El sistema es desactivado al presionar el botón (A).
