Comprobación del Desgaste de las Piezas de las Orugas
Desgaste Interno en Clavijas y Cojinetes
-

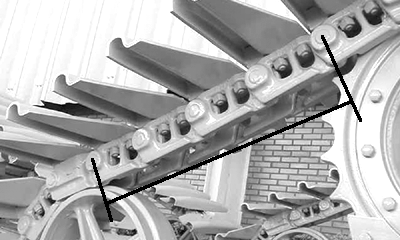

Para determinar el desgaste interno medio de las clavijas y cojinetes, medir un "paso" de oruga, entre los 4 enlaces (5 clavijas).
-
Esta medida debería realizarse en la parte superior y la oruga debe estar bien tensada.
|
Un paso de oruga (cuatro enlaces)
|
| |
|
Porcentaje de Desgaste |
| |
Nueva Oruga |
25% |
50% |
75% |
100% |
| |
mm |
mm |
mm |
mm |
mm |
| Paso de Oruga |
685,3 |
687,3 |
691,8 |
693,7 |
697,5 |
|

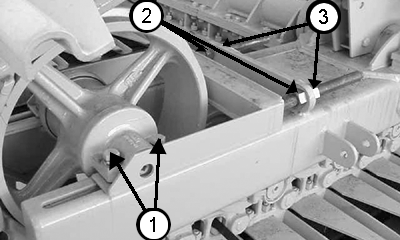

Otro modo práctico de determinar el momento para comprobar el desgaste de los cojinetes de la cadena es controlando el desplazamiento del perno (3) al realizar un nuevo tensado. Si el perno se desplaza aproximadamente 3,5 cm, comprobar el desgaste.
|
|
|
|
AG,AV04449,1205 -63-18AUG03-1/6
|
|

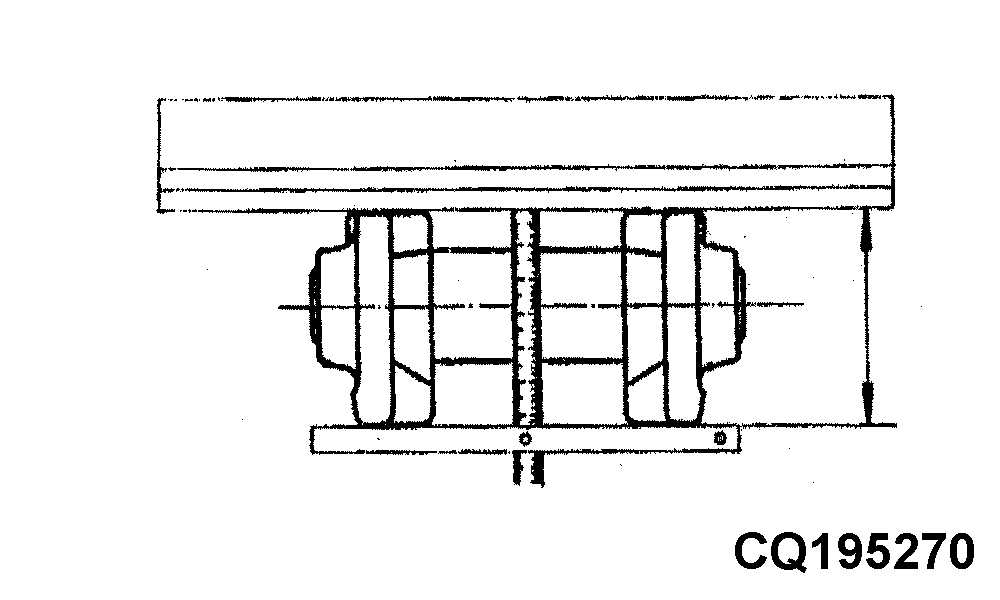

Desgaste de los Enlaces
|
Altura del Enlace
|
| |
|
Porcentaje de Desgaste |
| |
Nueva Oruga |
25% |
50% |
75% |
100% |
| |
mm |
mm |
mm |
mm |
mm |
| Altura del Enlace |
95,3 |
93,7 |
91,8 |
90,6 |
88,9 |
|
|
AG,AV04449,1205 -63-18AUG03-2/6
|
|

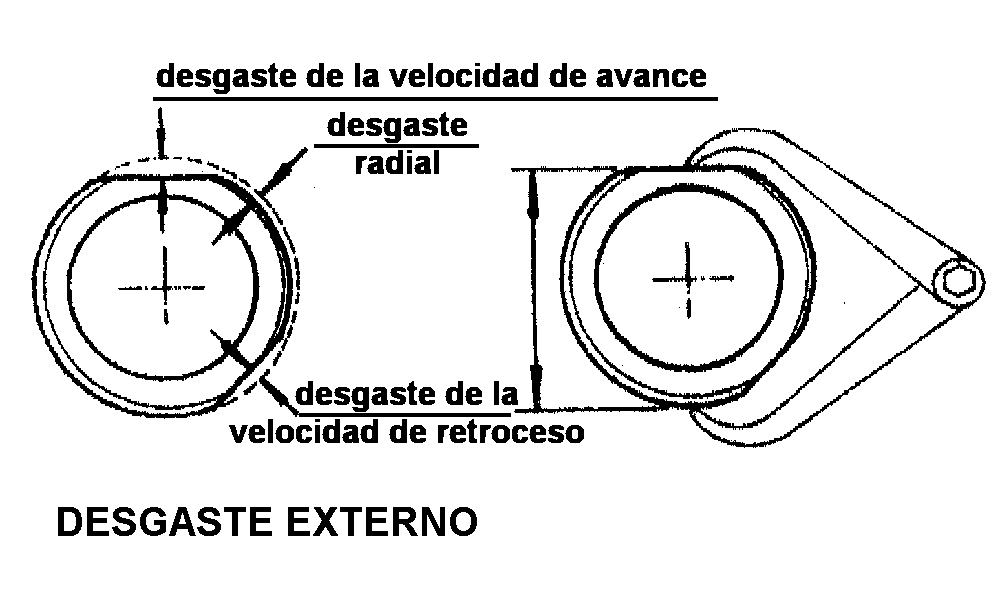

Desgaste del Cojinete
-
El desgaste externo es habitualmente de 3 tipos, según se muestra en la ilustración. La medida se realiza para cada uno de los 3 problemas, y se considerará el desgaste máximo.
|
Desgaste Externo del Cojinete
|
| |
|
Porcentaje de Desgaste |
| |
Nueva Oruga |
25% |
50% |
75% |
100% |
| |
mm |
mm |
mm |
mm |
mm |
| Buje |
53,8 |
52,9 |
51,8 |
50,7 |
49,5 |
|
|
AG,AV04449,1205 -63-18AUG03-3/6
|
|

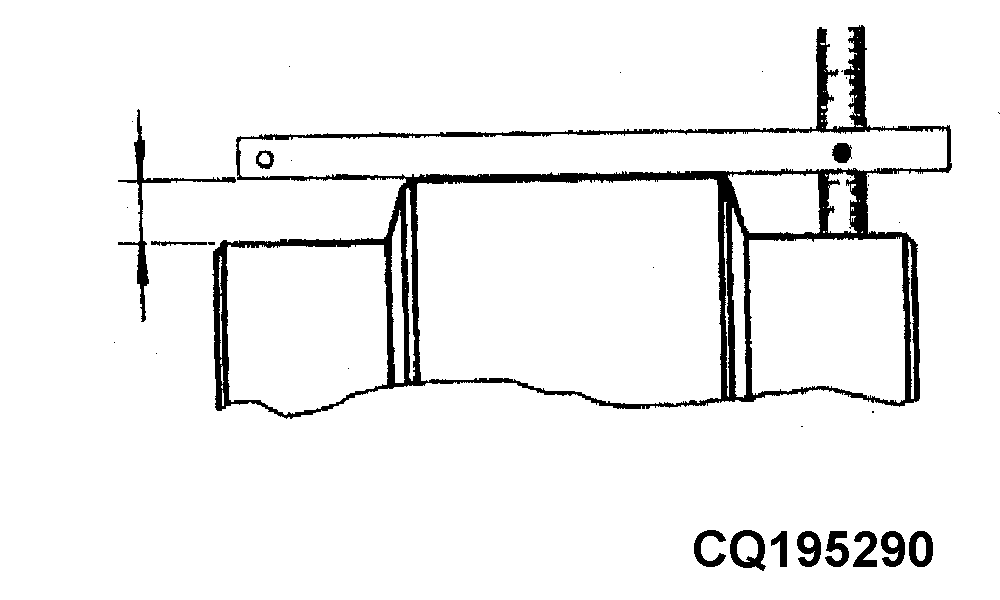

Rueda Guía
|
Altura de la Guía
|
| |
|
Porcentaje de Desgaste |
| |
Nueva Oruga |
25% |
50% |
75% |
100% |
| |
mm |
mm |
mm |
mm |
mm |
| Altura de la Guía |
16,0 |
17,1 |
18,3 |
19,6 |
21,0 |
|
|
AG,AV04449,1205 -63-18AUG03-4/6
|
|

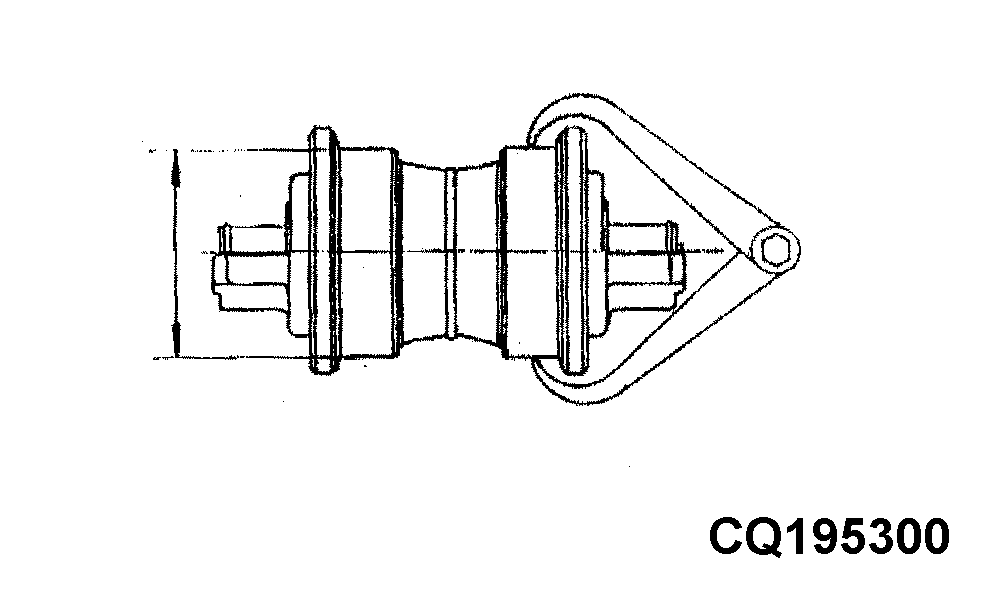

Rodillo Inferior
|
Diámetro de Pista
|
| |
|
Porcentaje de Desgaste |
| |
Nueva Oruga |
25% |
50% |
75% |
100% |
| |
mm |
mm |
mm |
mm |
mm |
| Diámetro de Pista |
203,2 |
200,2 |
195,6 |
191,6 |
187,5 |
|
|
AG,AV04449,1205 -63-18AUG03-5/6
|
|

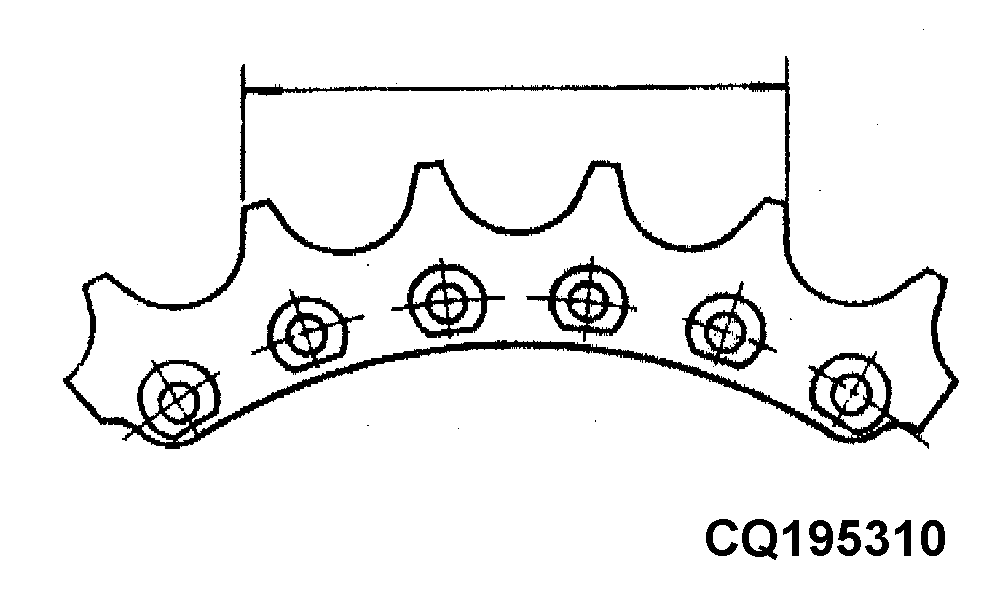

Dientes de la Rueda Motriz
|
|
| |
|
Porcentaje de Desgaste |
| |
Nueva Oruga |
25% |
50% |
75% |
100% |
| |
mm |
mm |
mm |
mm |
mm |
| Dientes de la Rueda Motriz |
265,0 |
260,0 |
256,0 |
252,0 |
248,0 |
|
1.
Retirar el exceso de grasa o suciedad de los dientes, para tomar la medida de metal a metal.
2.
En caso de utilizar una cinta métrica, colocar su extremo en el lado de activación del diente y medir el 3er o 4° diente en el lado opuesto moviendo la cinta hacia arriba y hacia abajo para seleccionar la medida máxima.
|
|
|
|
AG,AV04449,1205 -63-18AUG03-6/6
|
|
