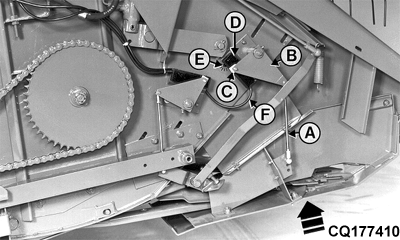

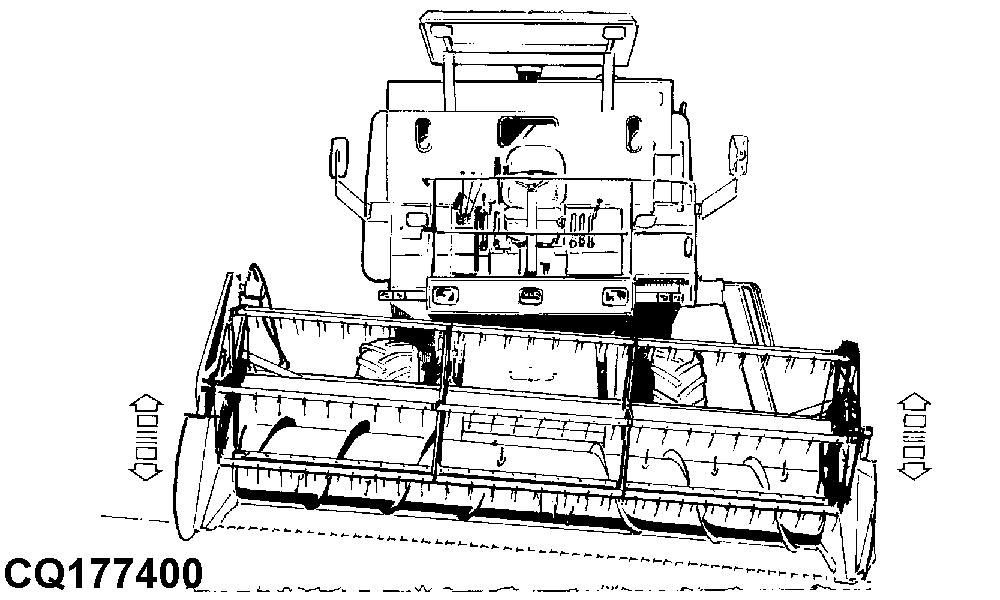

Sistema MASTER de Inclinación Lateral (Característica opcional sólo para 1175)Funcionamiento El sistema MASTER de inclinación lateral funciona integrado con el Control Automático del Cabezal (AHC). Sin embargo, para repetir la información, nos centraremos exclusivamente en el sistema MASTER. La plataforma de corte flota lateralmente en un ángulo de hasta 6° grados a cada lado. Cuando uno de los extremos inferiores del cabezal se eleva o toca el suelo, la zapata deslizante cede y genera un desplazamiento que se transfiere mecánicamente a la varilla (A). Esta varilla, a su vez, mueve el soporte (B) que desplaza el imán (C) en sentido longitudinal en el sensor de posición (D), activando o desactivando de ese modo el sensor de inclinación lateral. Cuando un extremo del cabezal toca el suelo, mueve el imán en la dirección desde la luz indicadora (E) al cable (F), apagando el sensor (luz indicadora apagada). Cuando uno de los extremos del cabezal queda suspendido, mueve el imán en la dirección desde el cable hacia la luz indicadora, lo cual enciende el sensor (luz indicadora encendida) y activa el sistema como una señal eléctrica, lo cual controla la inclinación del cabezal en ese lado. Sistema Eléctrico Piezas:
|
|
AG,GG05155,103 -63-22OCT03-1/2 |
|
Sensor de Posición Los sensores de posición (A) están situados en los lados de la plataforma de corte bajo las protecciones. Su función es detectar el movimiento transmitido desde las zapatas deslizantes, situadas en los extremos inferiores del cabezal y transmitirlas eléctricamente al amplificador. |
|
