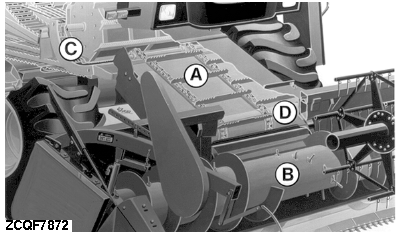

Compartimiento del Alimentador

La correa de alimentación (A) en el alimentador recoge el producto que recibe del sinfín (B) y lo lleva al cilindro y el cóncavo (C).

Piezas:

A - Compartimiento del Alimentador

B - Sinfín

C - Cóncavo

D - Rodillo de Flotación

AG,GG05155,105 -63-24OCT03-1/4

ATENCION: Siempre que trabaje bajo el cabezal, añada los protectores de tolvas (B) al alimentador.

AG,GG05155,105 -63-24OCT03-2/4

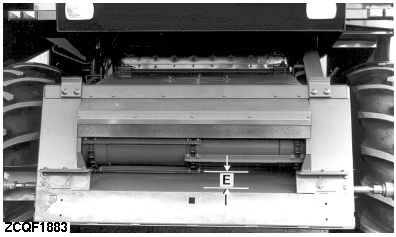

Rodillo Flotante

La holgura (E) entre el rodillo flotante y la parte inferior del compartimiento del alimentador debe ajustarse de modo diferente, según el producto que está cosechándose.

Una holgura pequeña para el maíz provocará el rebote de la cadena de la correa porque el rodillo saltará arriba y abajo a medida que pasen las mazorcas. Esto provocará una alimentación irregular, además del trillado de los granos y la rotura de muchos de ellos.

Por otra parte, si el rodillo flotante está demasiado alto para un producto como la soja, el trigo o el arroz, la alimentación será irregular. El resultado serán acumulaciones grandes de producto que impedirán el funcionamiento eficiente de las unidades de trillado, separación y limpieza (Consultar la sección sobre "Ajustes Básicos").

AG,GG05155,105 -63-24OCT03-3/4

Correa de Alimentación

Las cadenas de la correa deben estar en todo momento lo suficientemente tensas como para que las barras cruzadas hagan un ligero contacto con la parte inferior del alimentador. Con el ajuste correcto, la cadena se arquea para admitir los volúmenes variables del producto, garantizando una alimentación regular al trillado.

Las cadenas con exceso de estiramiento se mantienen demasiado alejadas del producto, lo cual resulta en una mala alimentación con riesgo de acumulaciones (Ver "Ajustes Básicos").

AG,GG05155,105 -63-24OCT03-4/4
