Unidad de Separación

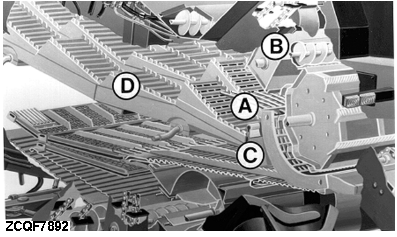

Piezas:

A - Extensión Ajustable del Cóncavo

B - Batidor

C - Sacudidor

AG,GG05155,112 -63-24OCT03-1/2

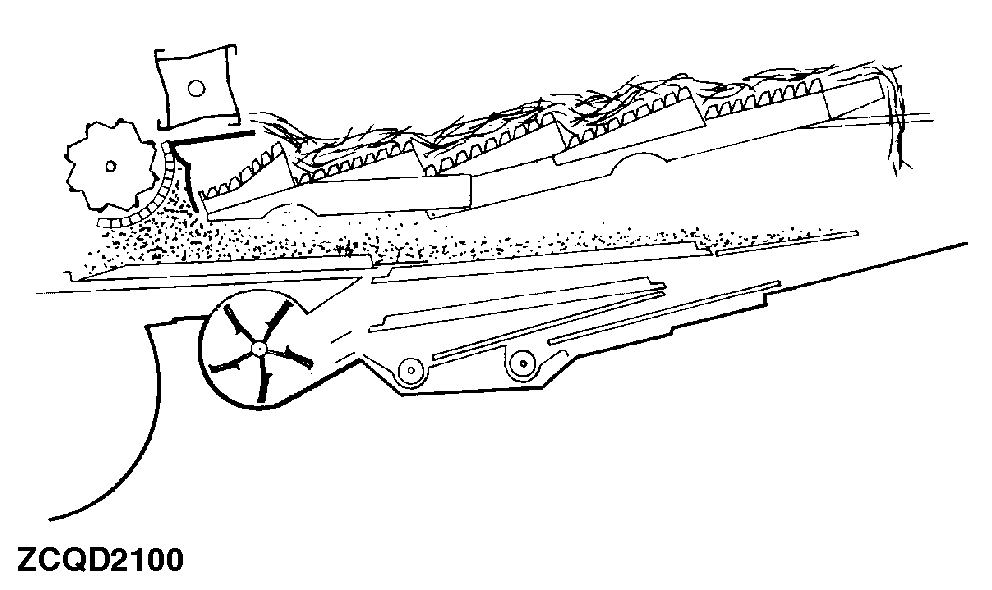

Funcionamiento

El batidor recibe el material del cilindro y el cóncavo y desvía el flujo al sacudidor. La extensión ajustable del cóncavo suspende el producto de modo que el batidor lo desvía sobre el extremo delantero del sacudidor utilizando el área de separación completa.

Sin la extensión del cóncavo, la mayor parte del producto caería directamente sobre la cubeta grande, sobrecargando las zapatas. Con la extensión del cóncavo es posible hacer que sólo los granos sueltos caigan sobre la cubeta grande.

Una vez depositada la paja en el sacudidor, se agita y se lanza hacia arriba y atrás. Los granos sueltos caen por las aberturas de las rejillas del sacudidor y fluyen a la cubeta grande. La paja continúa tirándose hacia detrás del sacudidor para alcanzar la parte trasera de la cosechadora y caer al suelo.

En esta unidad no hay acción de trillado alguna. Por lo tanto, los granos sin trillar continuarán así, lo cual resulta en pérdida de grano.

AG,GG05155,112 -63-24OCT03-2/2
