Unidades de Limpieza

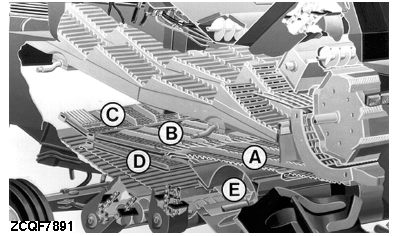

Piezas:

A - Cubeta Grande

B - Zarandón

C - Extensión del Zarandón

D - Zaranda

E - Ventilador

AG,GG05155,115 -63-03FEB99-1/2

Funcionamiento

La unidad de limpieza está prevista para la limpieza del grano trillado y la captura de los extremos de las vainas o mazorcas no completamente trilladas.

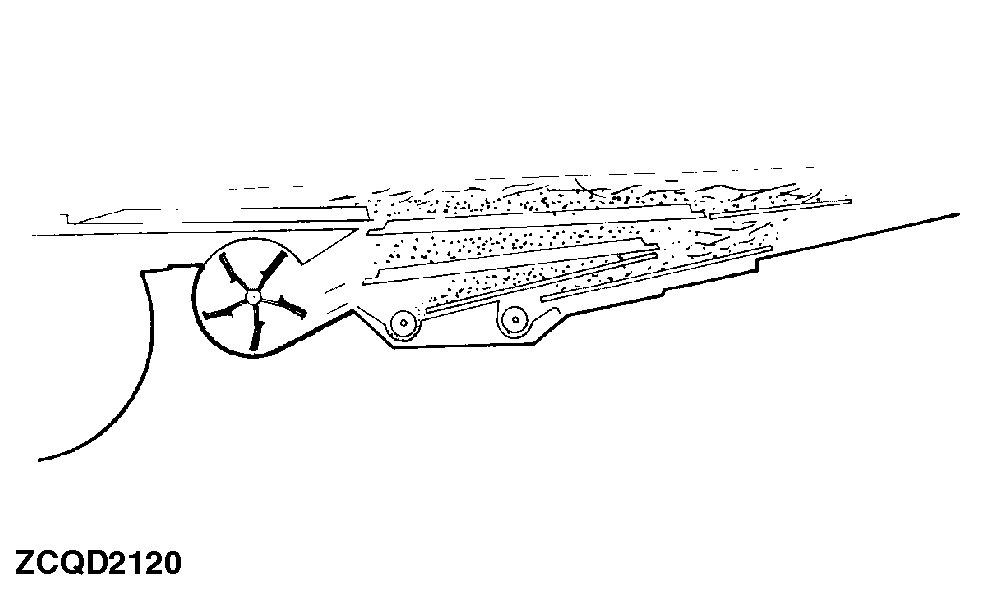

En la cubeta grande cae una mezcla de grano, paja húmeda y extremos de vainas o mazorcas. Ésta se mueve en sentido longitudinal y lleva el producto a su parte trasera, donde un peine de alambre separa los granos de la paja, ayudado de la corriente de aire del ventilador. Los granos y la paja más pesada caen sobre el zarandón, que realiza su limpieza previa. Los granos y parte de la paja caen sobre la zaranda. La paja se expulsa de la cosechadora y los extremos sin trillar pasan por la extensión del zarandón y se devuelven a la trilla.

Los granos limpios se envían al depósito de grano.

Los zarandones y las zarandas tienen movimientos alternativos en direcciones opuestas para garantizar una mayor eficacia limpiadora y contribuir a evitar el atoramiento y la acumulación de paja.

AG,GG05155,115 -63-03FEB99-2/2
