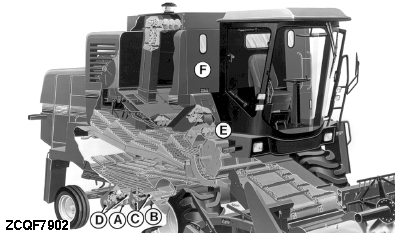

Unidad de Transporte y Almacenamiento de Grano

Piezas:

A - Tolva de retrilla

B - Tolva de grano limpio

C - Tolva inferior y elevador de grano limpio

D - Sinfín inferior y elevador de retrilla

E - Sinfín de retrilla superior

F - Depósito de grano

AG,GG05155,122 -63-03FEB99-1/2

Funcionamiento

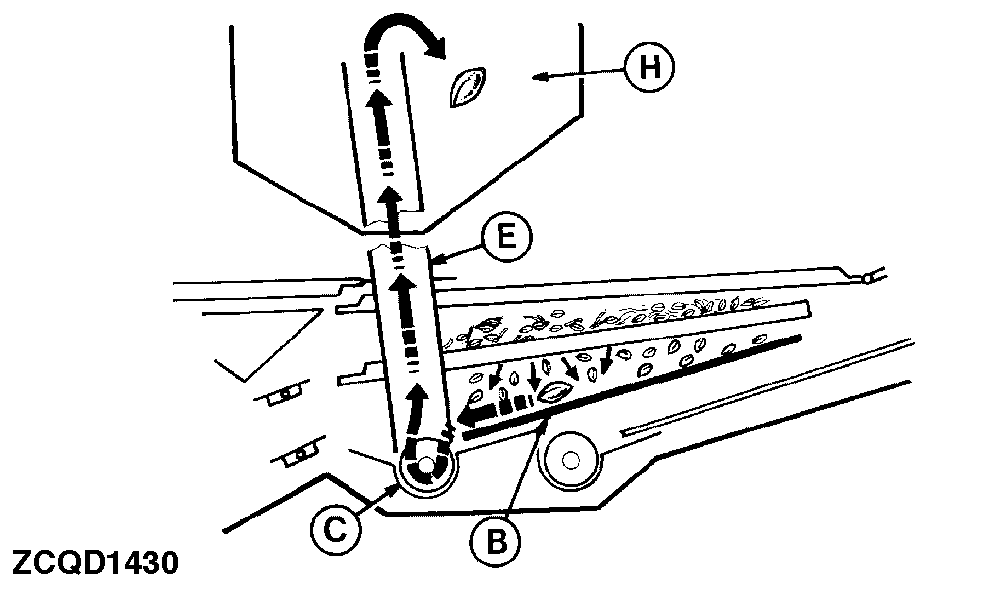

Granos limpios

Los granos que atraviesan la zaranda caen en la tolva de retorno de grano limpio (B). Entonces se envían al sinfín de grano limpio inferior (C), el cual los lleva al elevador de grano limpio (E), el cual los traslada al depósito de grano (H).

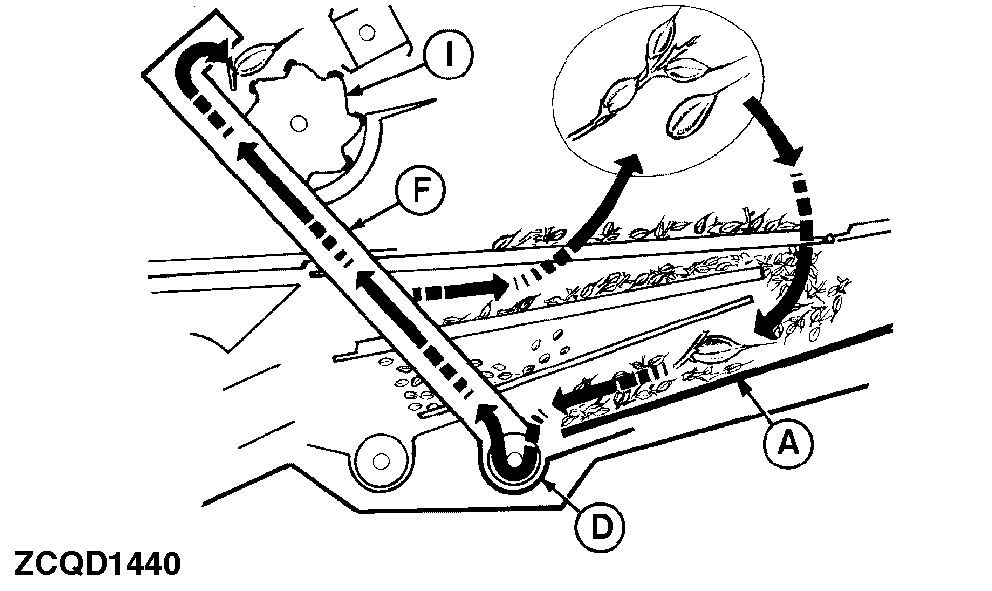

Retrilla

Los extremos de las vainas o mazorcas que no fueron trillados, que atraviesan la extensión del zarandón y aquellos que se llevan más allá del extremo de la zaranda caen sobre la tolva de retrilla (A). A su vez, se deslizan hacia abajo al sinfín de retrilla inferior (D). El elevador de retrilla (E) lleva entonces el material a la parte delantera del cilindro de retrilla (I), donde se trilla.

AG,GG05155,122 -63-03FEB99-2/2
