Altura de Corte

Elevar la plataforma de corte - tirar de la palanca (A).

Bajar la plataforma de corte - empujar la palanca (A).

AG,GG05155,140 -63-24OCT03-1/2

Indicador de la Altura de la Barra de Corte

(Estándar en el Cabezal Flexible)

Rango de indicación para la altura de corte desde 9 (cero) a 4 (cuatro).

Fig. 1: El indicador en la posición 0 (cero) significa que se ejerce presión máxima contra el suelo.

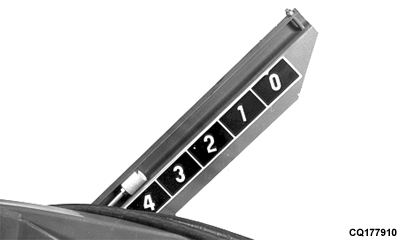

Fig. 2: El indicador en la posición 4 (cuatro) significa bien presión mínima o que la barra de corte se encuentra completamente elevada en relación con el suelo.

Para cultivos de baja inserción (soja, alubias) y en suelo seco, el indicador debería variar entre 0 (cero) y 2 (dos).

Para productos de alta inserción (trigo) y suelos húmedos, para evitar la adherencia de barro, así como para terrenos con piedras y raíces, el indicador debería variar entre los puntos 2 (dos) y 4 (cuatro).

AG,GG05155,140 -63-24OCT03-2/2
