Ajuste del Sistema de Control Automático del Cabezal (AHC) o el Sistema Master de Inclinación Lateral de la Plataforma

IMPORTANTE: Siempre que se realice un cambio en el ajuste de las zapatas de inclinación de la barra de corte del cabezal es necesario hacer el ajuste del sensor de control automático de la altura.

Para que el Control Automático del Cabezal (AHC) y el Sistema MASTER de Inclinación Lateral funcionen de modo adecuado, todos sus componentes deben estar ajustados correctamente. Para el ajuste, siga los procedimientos indicados a continuación, en el mismo orden.

AG,GG05155,153 -63-22OCT03-1/13

Parte Mecánica

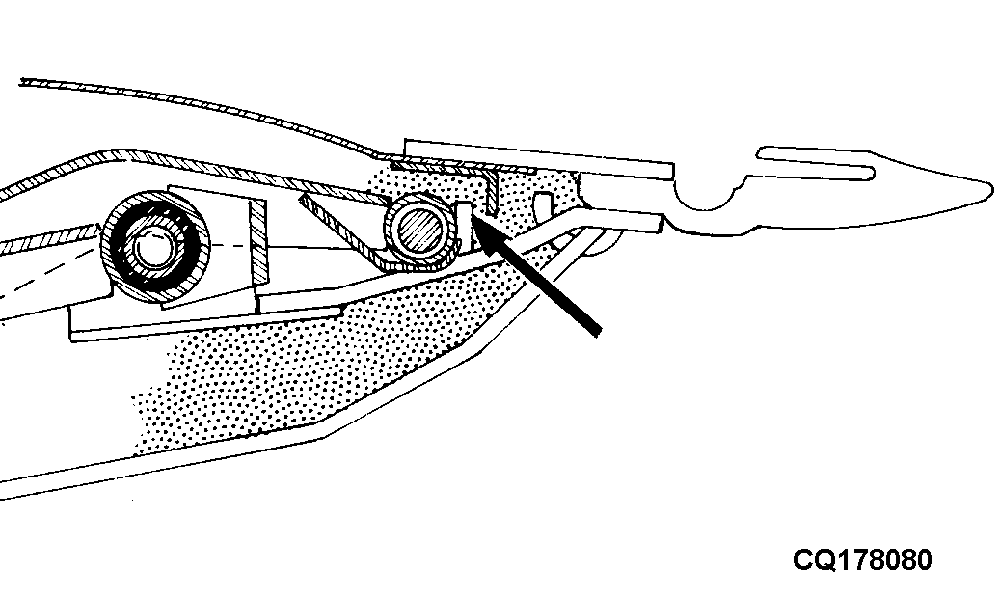

Elevar completamente el cabezal y limpiar totalmente las placas deslizantes, especialmente en la región del enganche de seguridad de las placas de acero, según se indica en la ilustración.

AG,GG05155,153 -63-22OCT03-2/13

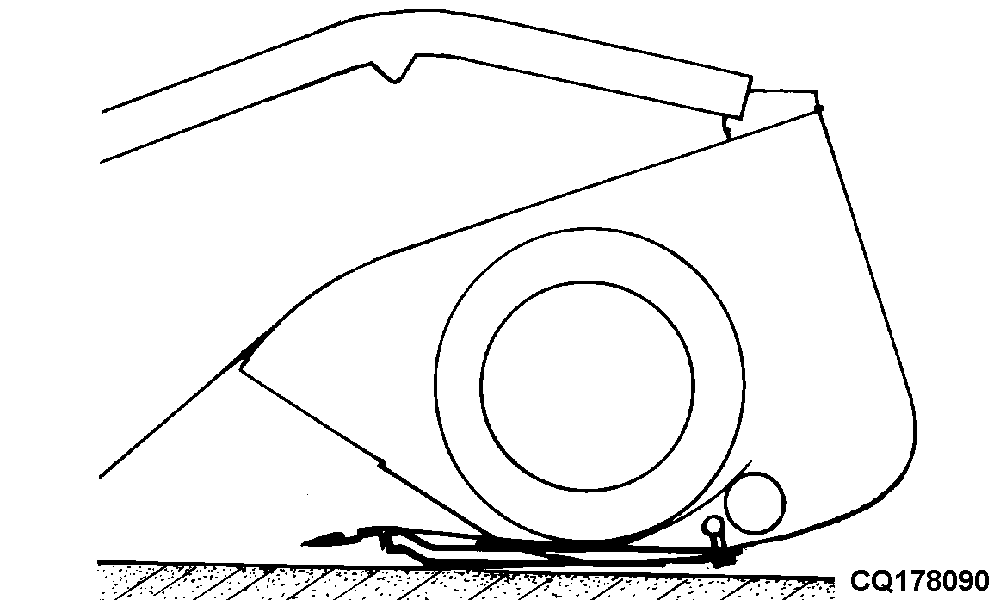

Bajar el cabezal hasta que "toque" el suelo. Ajustar el ángulo de posicionamiento de las zapatas de modo que se encuentren paralelas al suelo.

AG,GG05155,153 -63-22OCT03-3/13

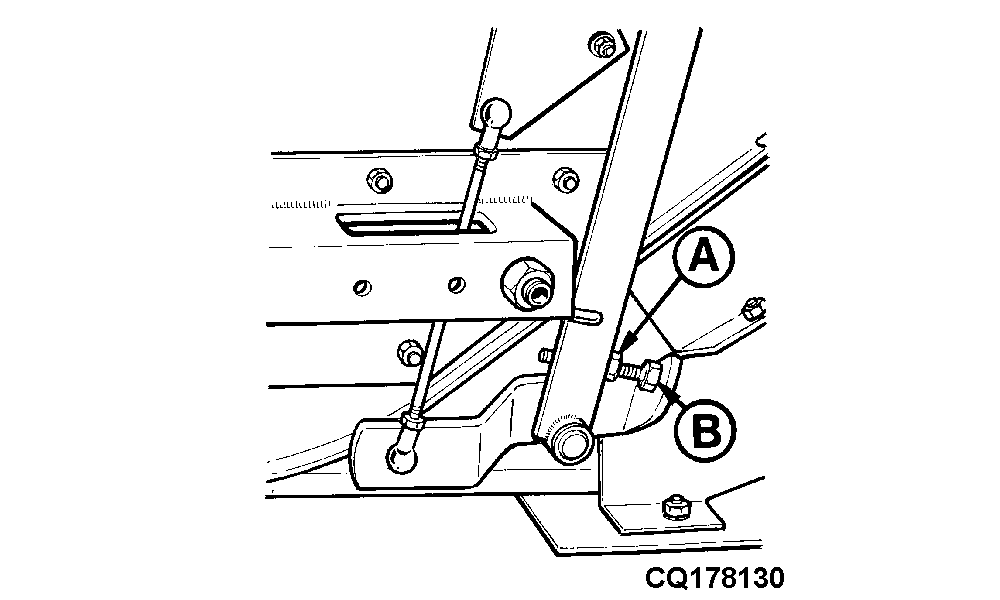

Luego ajuste las zapatas restantes de modo que la barra de corte se encuentre horizontal. El ajuste se realiza mediante el perno (A) y la tuerca (B).

NOTA: Siempre que se cambien los neumáticos delanteros con un medidor diferente, este ajuste debe comprobarse de nuevo.

AG,GG05155,153 -63-22OCT03-4/13

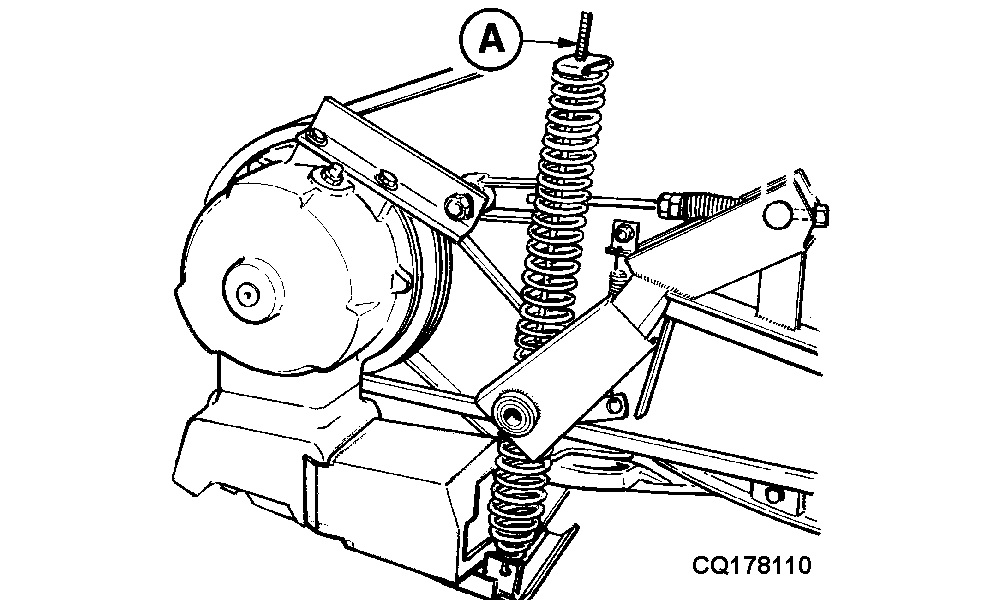

Ajustar el muelle (A) en la parte izquierda del cabezal, cerrar la caja de activación del mecanismo de corte de modo que la activación flexible se deje "ligera".

AG,GG05155,153 -63-22OCT03-5/13

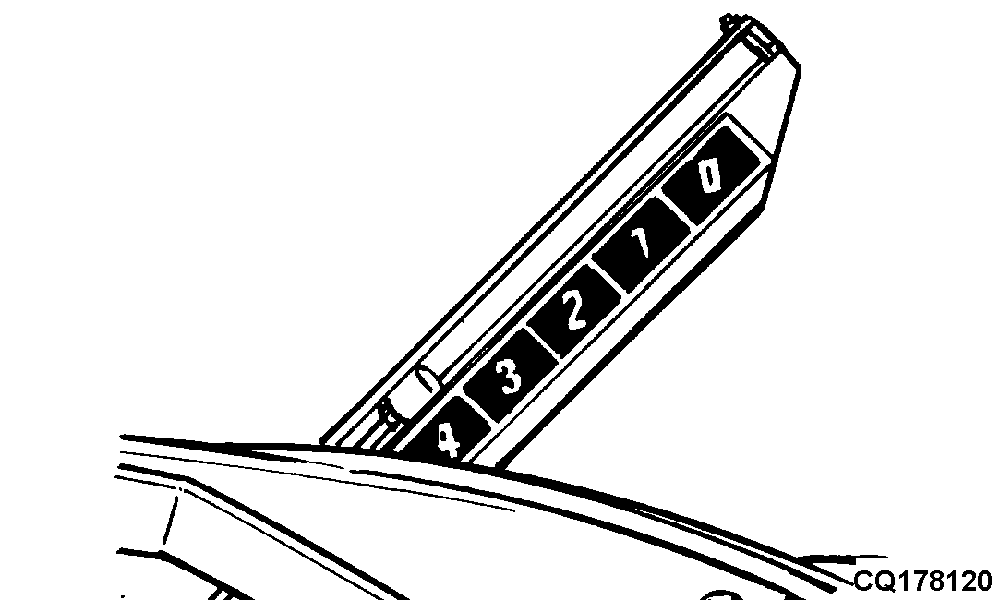

Con el cabezal elevado, ajuste el indicador de altura de modo que se lea "4".

AG,GG05155,153 -63-22OCT03-6/13

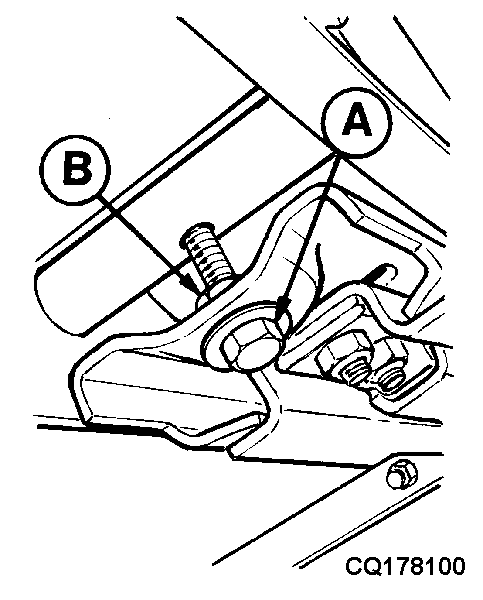

Hacerlo con el perno (B) y la tuerca (A).

AG,GG05155,153 -63-22OCT03-7/13

Parte Eléctrica - Control Automático del Cabezal

El AHC debería ser muy sensible. Para ello, realice las operaciones siguientes:

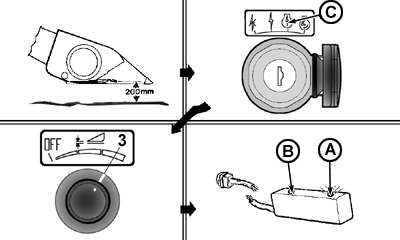

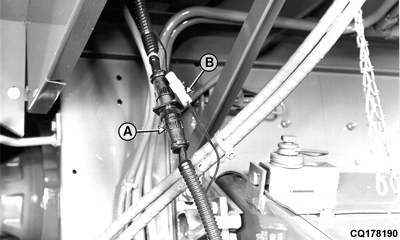

- Con el cabezal elevado a aproximadamente 200 mm (20 cm) de distancia del suelo, colocar el conmutador principal en la posición (C). Colocar el conmutador de activación en la posición 3. Debería encenderse la luz indicadora del sensor delantera (A).

AG,GG05155,153 -63-22OCT03-8/13

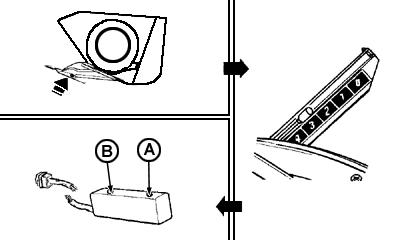

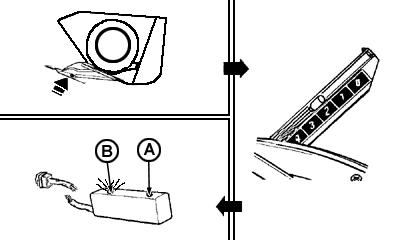

- Elevar ligeramente a mano la zapata del lado derecho hasta que el indicador de altura indique "3". Ambos lados del sensor deberían permanecer apagados.

AG,GG05155,153 -63-22OCT03-9/13

- Elevar ligeramente más la zapata del lado derecho hasta que el indicador de altura indique "2". Debería encenderse la luz indicadora del sensor trasero (B).

AG,GG05155,153 -63-22OCT03-10/13

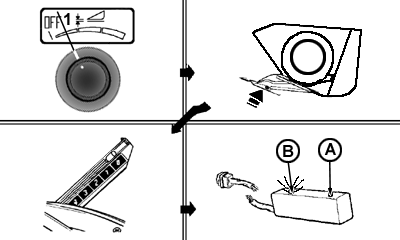

- Colocar el conmutador selector AHC en la posición "1" y elevar completamente la zapata del lado derecho del cabezal (indicador de altura en "0"). Debería encenderse la luz indicadora trasera (B).

AG,GG05155,153 -63-22OCT03-11/13

Parte Eléctrica - Sistema Master de Inclinación Lateral de la Plataforma de Corte

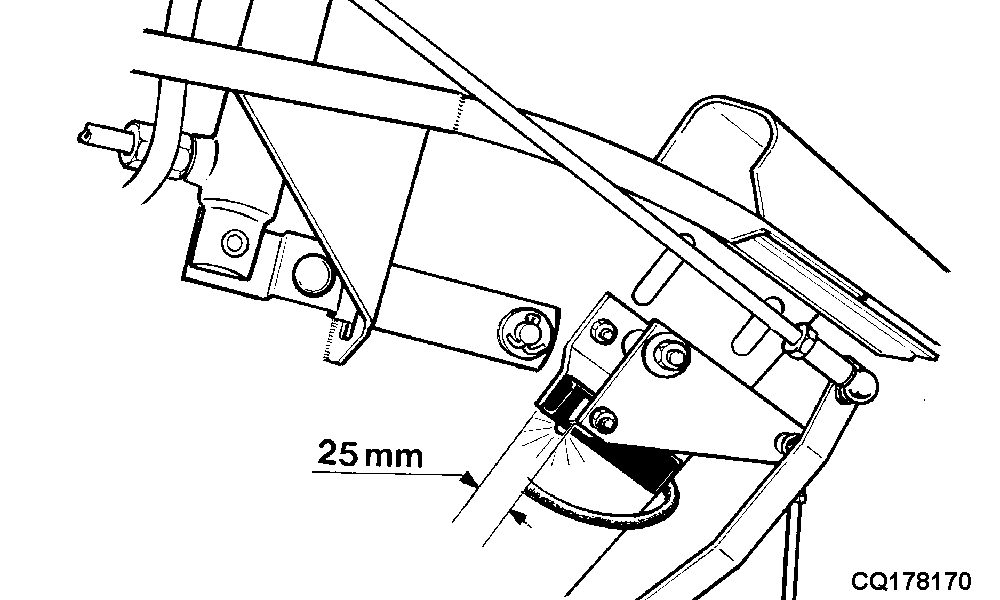

Elevar el cabezal aproximadamente a 200 mm del suelo y, con el motor apagado, encender el conmutador principal. Deberían encenderse las luces indicadoras del sensor del Sistema MASTER de Inclinación Lateral (una a cada lado del cabezal). Si no lo están, ajustar la posición del sensor de modo que el imán se encuentre aproximadamente a 25 mm del extremo del sensor.

AG,GG05155,153 -63-22OCT03-12/13

Parte Hidráulica - Control Automático del Cabezal y Sistema Master de Inclinación Lateral

Desconectar el mazo de cables eléctrico desde la plataforma de corte, al lado del compartimiento del alimentador.

Poner en marcha el motor y aplicar el acelerador a fondo (posición de trabajo).

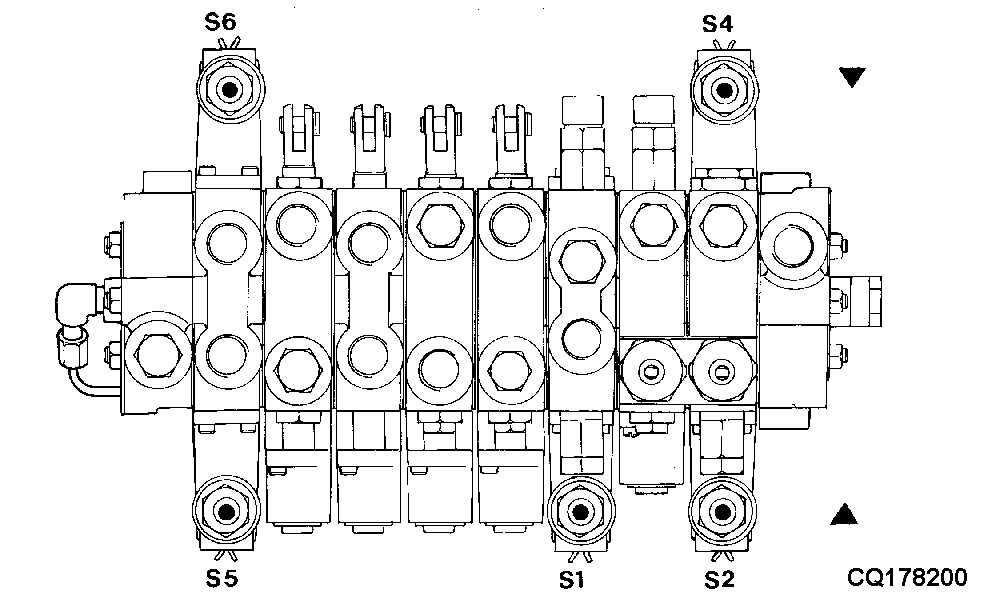

Activar manualmente los solenoides de control hidráulico basándose en la figura que se indica a continuación:

Control Automático del Cabezal (AHC):

Activar S4 para bajar el cabezal.

Activar S2 para elevar el cabezal.

Sistema MASTER de Inclinación Lateral

Activar S1 + S5 simultáneamente para inclinar el cabezal a la izquierda .

Activar S1 + S6 simultáneamente para inclinar el cabezal a la derecha .

NOTA: Si, después de este ajuste, el Sistema MASTER de Inclinación Lateral no funciona correctamente, debe enviarse a su Distribuidor para recibir atención técnica.

AG,GG05155,153 -63-22OCT03-13/13
