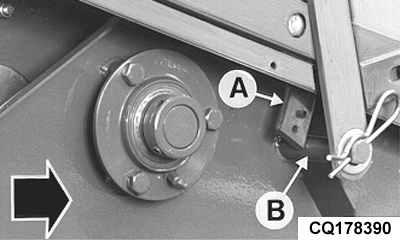

Picador de Paja-Colocación en Posición de TrabajoEmpujar el picador hacia delante (hacia la flecha) y elevar el bloqueo (A) hasta que libera el eje (B), luego soltar el picador. |
|
AG,GG05155,174 -63-24OCT03-1/3 |
|

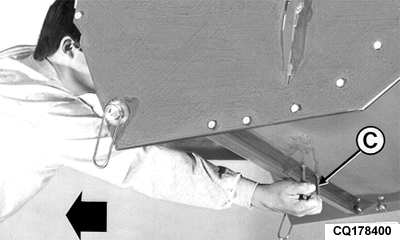

Una vez libre el picador, permanecer de pie detrás de él y tirar del picador hacia atrás con la cinta (C). |
|
AG,GG05155,174 -63-24OCT03-2/3 |
|

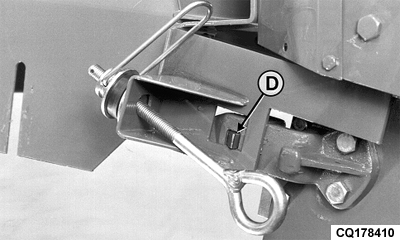

El picador se encuentra en la posición de trabajo cuando se encuentra bloqueado por el enganche (D) a ambos lados. |
|
AG,GG05155,174 -63-24OCT03-3/3 |
