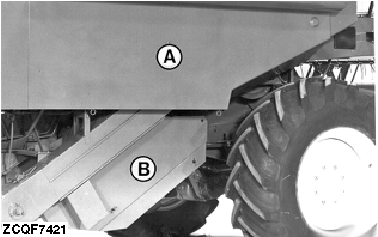

Aberturas de los Protectores-Protector Derecho

A - Protector lateral grande

B . Protector del ventilador

AG,GG05155,182 -63-22OCT03-1/3

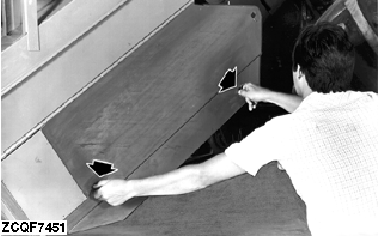

Protección Lateral Grande

Tirar hacia abajo de ambas pinzas (C).

El protector (A) se bloqueará automáticamente después de su elevación completa.

NOTA: Para desbloquearlo, elevarlo ligeramente con una mano. Al mismo tiempo, tirar hacia arriba del soporte (D) con la otra mano, desbloqueándose.

AG,GG05155,182 -63-22OCT03-2/3

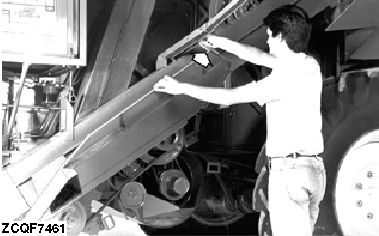

Apertura de la Protección del Ventilador

Liberar las abrazaderas y elevar el protector.

Fijarlo al soporte, según se muestra en la ilustración, por el resorte.

AG,GG05155,182 -63-22OCT03-3/3
