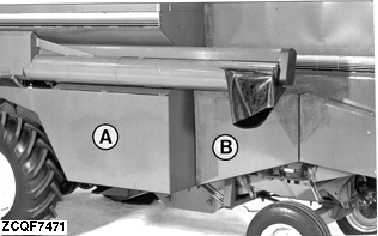

Protectores Izquierdos

A - Protector lateral grande

B - Protector de las poleas locas del picador

AG,GG05155,184 -63-09FEB99-1/3

Abertura de la Protección Lateral Grande

Tirar hacia abajo de ambas pinzas (C).

El protector (A) se bloqueará automáticamente después de su elevación completa.

NOTA: Para desbloquearlo, elevarlo ligeramente con una mano. Al mismo tiempo, tirar hacia arriba del soporte con la otra mano, desbloqueándolo.

AG,GG05155,184 -63-09FEB99-2/3

Abertura del Protector de las Poleas Locas del Picador

Aflojar la pinza (A) y tirar del protector hacia fuera con la otra mano.

AG,GG05155,184 -63-09FEB99-3/3
