Unidad Superior del Variador "Posi-Torq"

Comprobación del Paralelismo

Las medias poleas en la unidad superior deberían encontrarse perfectamente paralelas a la pared lateral de la cosechadora.

Comprobar esto de modo periódico.

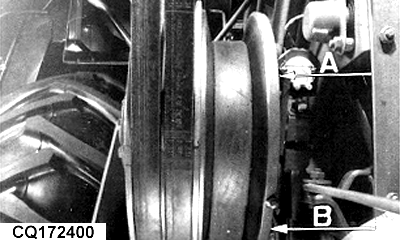

Los puntos de referencia (A) y (B) no deberían estar a más de 1,5 mm de distancia entre ellos.

AG,GG05155,257 -63-22FEB99-1/2

Ajuste del Paralelismo

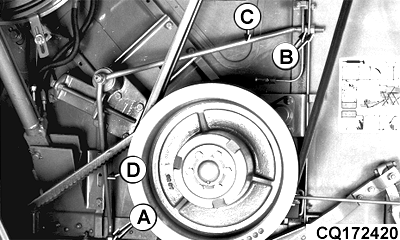

Ajustar el paralelismo por medio de las tuercas (A) y (B) en los pernos de ajuste (C) y (D).

NOTA: Seguir la distancia de 270 mm con una tolerancia de 1,5 mm.
