Unidad Inferior del Variador "Posi-Torq"

Comprobación de la Holgura Entre las Medias Poleas Inferiores

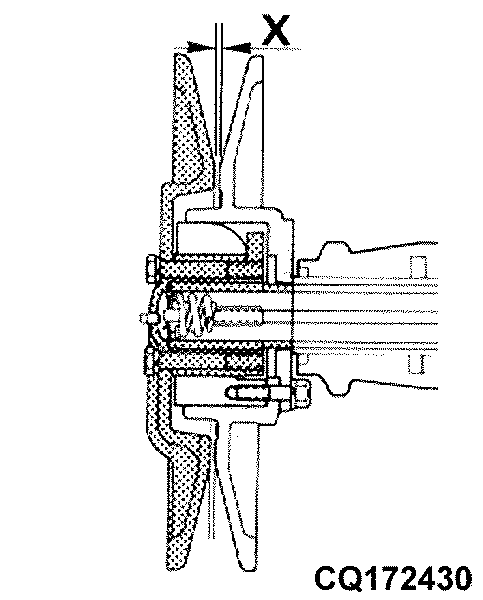

Para un perfecto funcionamiento del sistema y para evitar el desgaste innecesario de la correa de transmisión, comprobar semanalmente la holgura (X) entre las medias poleas de la unidad inferior.

Para ello, hacer funcionar el motor de la cosechadora y tirar de la manilla del variador de velocidad hasta que ambas medias poleas de la unidad inferior se encuentren completamente cerradas (posición cero en la pantalla indicadora). Parar el motor y medir la holgura (X); debería estar entre 5 y 8 mm.

AG,GG05155,258 -63-24OCT03-1/2

Ajuste de la Holgura Entre las Medias Poleas Inferiores

• Aflojar los cuatro tornillos (A) y las tuercas (B).
• Ajustar la holgura con el perno tensor (C).
• Apretar las tuercas (B) y los tornillos (A).
• Poner el motor de nuevo en funcionamiento y empujar la palanca del variador de velocidad hasta el final de su recorrido. Luego volver a tirar de la palanca hasta que ambas medias poleas se encuentren completamente cerradas de nuevo.
• Apagar el motor y medir la holgura. Si no es correcto, repetir la operación hasta que la holgura se mantenga entre 5 y 8 mm.

IMPORTANTE: Antes de tensar las correas, comprobar siempre el juego entre las medias poleas de la unidad inferior.

NOTA: Con ambas medias poleas inferiores cerradas y el motor en marcha, las correas se encuentran sin tensión, lo cual resulta normal.
