Recambio de las Correas Posi-Torq de Transmisión

• Aflojar los pernos hexagonales (A).
• Aflojar el tornillo tensor (C).

  ATENCION: La unidad superior queda libre y puede moverse hacia delante o hacia abajo. Este conjunto es pesado y de difícil manipulación.

• Retirar las dos correas (D).
• Quite la correa (E).

Instalar las nuevas correas invirtiendo el procedimiento. Nunca cambiar sólo una de las correas superiores. Siempre deben cambiarse ambas.

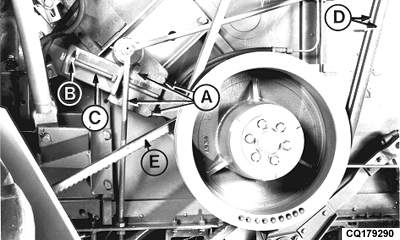

A - Pernos Hexagonales

B - Tuercas Hexagonales

C - Perno Tensor

D - Correas Superiores (2)

E - Correa Inferior

AG,GG05155,261 -63-23FEB99-1/1
