Ajuste de los Frenos de Trabajo
1.
Para la cosechadora en suelo llano y colocar cuñas para las ruedas delanteras.
2.
Colocar la palanca de cambio de marchas en punto muerto.
3.

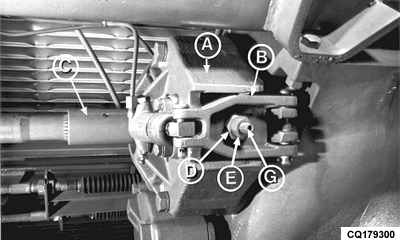

Aflojar los guantes (C) a ambos extremos de los ejes de transmisión final y moverlos en sentido lateral. Para hacerlo, retirar las clavijas de los resortes.
4.

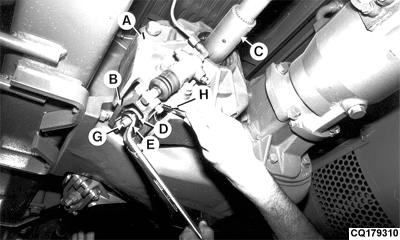

Insertar un calibrador de 5,0 mm (H) en el espacio entre el armazón de los frenos (A) y el brazo de impulso (B).
5.
Apretar la tuerca (D) sobre el perno (G) hasta que frene el eje de la caja de distribución. Comprobar el ajuste intentando girar el eje con las manos. Si está frenado, el ajuste es correcto.
6.
Apretar la contratuerca (E).
7.
Una vez realizado el ajuste, retirar el calibrador (H) y mover los guantes (C) sobre los ejes a su posición inicial fijándolos con las clavijas de los resortes.
IMPORTANTE:
No ajustar el freno sin el calibrador de 5,0 mm (H).
Las operaciones de arriba deberían realizarse a ambos lados.
A - Armazón
B - Brazo Transmisor del Freno
C - Manguito
D - Tuerca
E - Contratuercas
G - Perno
H - Calibrador de 5,0 mm
|
