Ajuste del Freno de Estacionamiento

Antes de proceder al ajuste, preparar la cosechadora según se describe en los pasos 1, 2 y 3 de "Ajuste de los Frenos de Trabajo".

Hay dos métodos para ajustar el freno de estacionamiento.

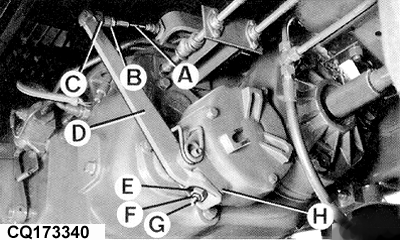

• Retirar el pasador de aletas y el perno y aflojar la tuerca (B). Ajustar el cable (A) a través del terminal (C).
• Aflojar la contratuerca (F) y ajustar la longitud efectiva de la varilla de transmisión (G) por la tuerca (E).

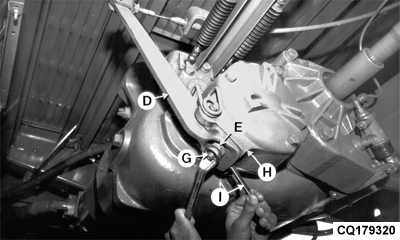

NOTA: Con ambos métodos, el espacio entre el armazón del freno (H) y la palanca (D) debe medirse con un calibrador de 3,5 mm (I).

A - Cable

B - Tuerca

C - Terminal

D - Palanca

E - Tuerca

F - Contratuerca

G - Varilla de Transmisión

H - Armazón de Freno

I - Calibrador de 3,5 mm

AG,GG05155,264 -63-23FEB99-1/1
