Ajuste del Embrague

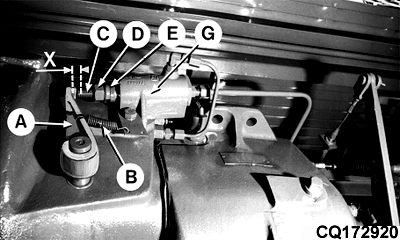

Comprobar si hay un juego de 5 mm insertando un calibrador de este tamaño entre el perno (C) y el brazo (A) (dimensión X).

Para reajustar el juego, aflojar la tuerca (D) y girar el perno de ajuste (C) para obtener el juego recomendado. Volver a apretar la tuerca (D).

A - Brazo de Transmisión

B - Resorte de Tracción

C - Perno

D - Tuerca

E - Embolo del Cilindro

G - Cilindro

X -5 mm
