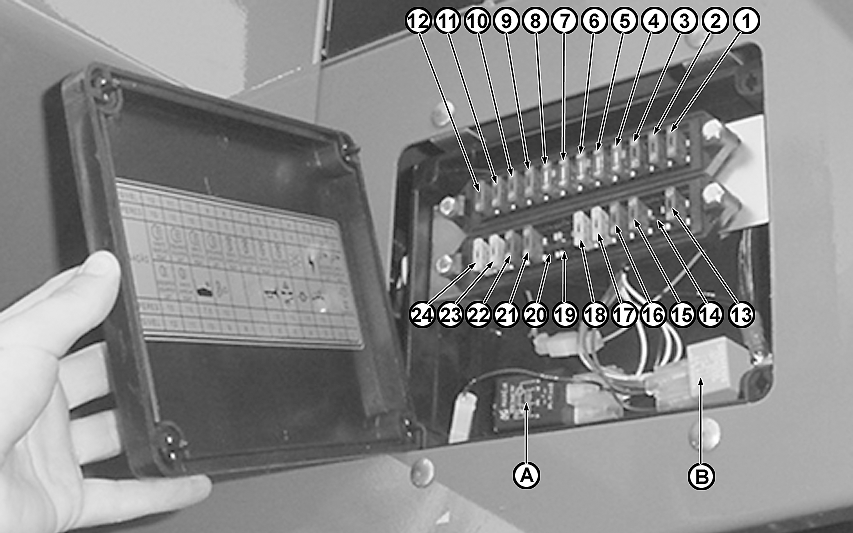

1-Toldo derecho o luz de cabina (10A)
2-Toldo izquierdo o luz de cabina (10A)
3-Interruptor principal (7,5 A)
4-Iluminación del salpicadero (5A)
5-Luz trasera izda. (5A)
6-Luz trasera dcha. (5A)
7-Luz gálibo izda. (5A)
8-Luz gálibo dcha. (5A)

9-Faro delantero izdo - luz de cruce (10A)
10-Faro delantero dcho - luz de cruce (10A)
11-Faro delantero izdo - luz de carretera (10A)
12-Faro delantero dcho - luz de carretera (10A)
13-Alimentación al tablero de instrumentos (7,5A)
14-Espera

15-Control Automático del Cabezal - AHC (10A)
16-Luces de freno de estacionamiento y de trabajo (10A)
17-Luces de peligro y de dirección (15A)
18-Bocina (15A)
19-Espera
20-Espera
21-Luz del sinfín descargador (10A)

22-Luz interna del depósito grano (7,5A)
23-Luz auxiliar derecha (15A)
24-Luz auxiliar izquierda (15A)
A-Luz de peligro y relé de alarma sonora
B-Relé de la bocina y alarmas del sacudidor y del picador de paja

IMPORTANTE: Utilizar sólo fusibles del valor recomendado en las posiciones indicadas.

AG,GG05155,277 -63-24OCT03-1/3

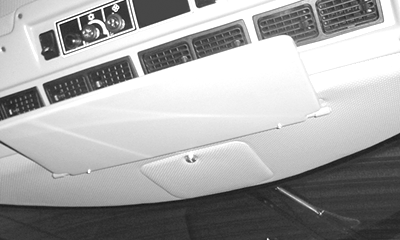

Ubicación de la Caja de Fusibles en la Cabina

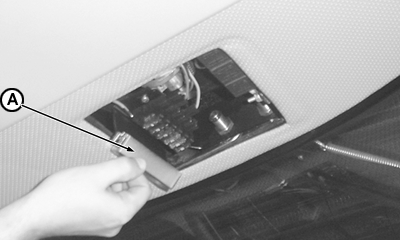

Para acceder a ella, girar la llave y luego tirar de la cubierta (A) para acceder a los fusibles.

AG,GG05155,277 -63-24OCT03-2/3

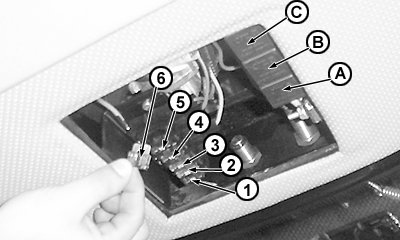

Descripción de Fusibles y Relés en la Cabina

1-Luz interior (5A)
2-Limpiaparabrisas (10A)
3-Espera (15A)
4-Espera (20A)
5-Luces delanteras de cabina (25A)
6-Espera (30A)
A-Relé de luz de advertencia de presión de trabajo del aire acondicionado y de luces delanteras
B-Relé del limpiaparabrisas y el aire acondicionado
C-Relé del compresor y del ventilador del sistema de aire acondicionado

AG,GG05155,277 -63-24OCT03-3/3
