Ajuste del Embrague de Seguridad del Alimentador

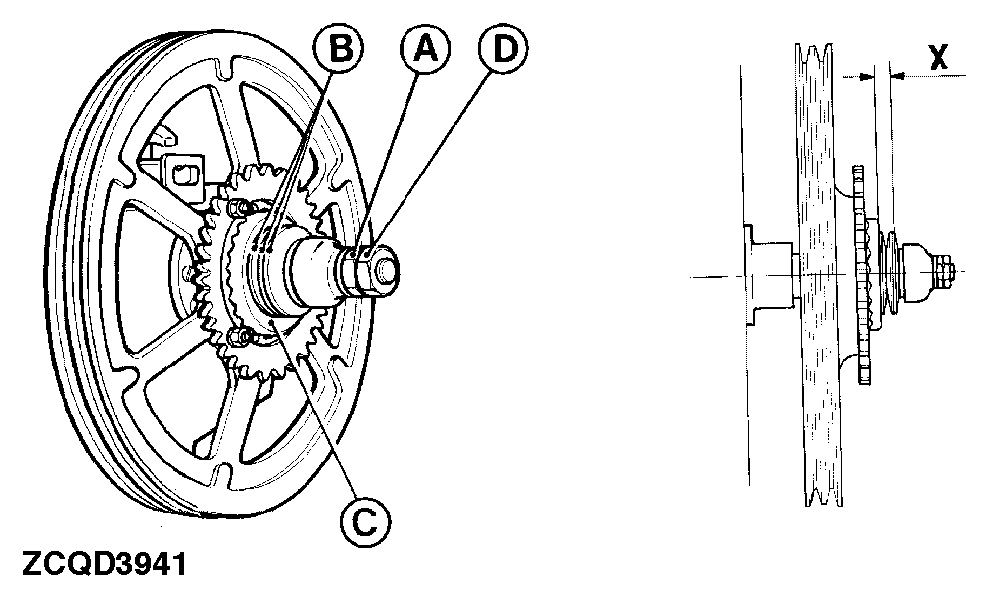

El ajuste de la acción del embrague deslizante se realiza por medio de la presión del perno hexagonal (A) en los tres resortes de las placas (B), las cuales a su vez actúan sobre el trinquete (C).

Para realizar este ajuste, primero aflojar la contratuerca (D) y la tuerca hexagonal (A). Luego apretar la tuerca hexagonal (A) hasta que la distancia (X) sea entre 15 y 17,2 mm.

Luego apretar la contratuerca (D) hasta un par de apriete entre 140 N.m (14 kgm)(102.2 ft-lb) y 160 N.m (16 kgm)(116.8 ft-lb).
