Sustitución de la Correa de Transmisión del Alimentador

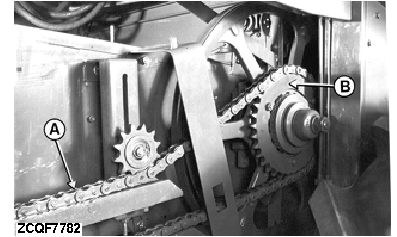

Retirar el protector de la cadena del compartimiento del alimentador (A). Después de aflojar la cadena de transmisión del cabezal (A), retirarla del engranaje (B) en el eje superior del compartimiento del alimentador.

Retirar la pieza guía (C).

A - Cadena de Transmisión del Cabezal

B - Engranaje

C - Guía

D - Tensor de la Correa

AG,GG05155,305 -63-24OCT03-1/4

Polea del Batidor

Para acceder a esta polea, retirar la placa de protección, para facilitar el procedimiento

NOTA: Cuando la máquina se encuentre en movimiento, no trabajar nunca sin las cubiertas de protección.

Retirar los tornillos de fijación (A) y el perno de apriete (B).

AG,GG05155,305 -63-24OCT03-2/4

Retirar la polea del batidor (B).

ATENCION: Esta polea es pesada )(aproximadamente 40 kg) y de difícil manipulación.

AG,GG05155,305 -63-24OCT03-3/4

Retirar la correa de transmisión del compartimiento del alimentador (B) del núcleo (A).

Para instalar una nueva correa, invertir el procedimiento.

AG,GG05155,305 -63-24OCT03-4/4
