Inversión del Cilindro

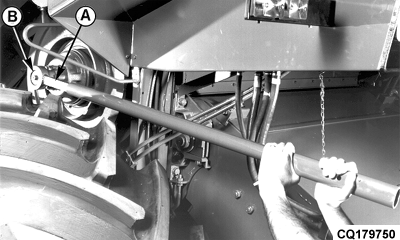

Abrir las cubiertas del elevador de grano limpio y del cilindro delantero. En las cosechadoras equipadas con el variador Posi-Torq en el cilindro, insertar la llave (A) en las estrías del eje del cilindro (B). La llave se coloca en el compartimiento en la escalera de trabajo trasera y su extensión se coloca al lado de la misma. En cosechadoras equipadas con un variador mecánico, utilizar una palanca (C) que debe introducirse en el núcleo (D) en el extremo del eje del cilindro. |
|
ATENCION:
Antes de proceder a la inversión del cilindro, apagar el motor y sacar el conmutador principal.
AG,GG05155,310 -63-24FEB99-1/1 |
