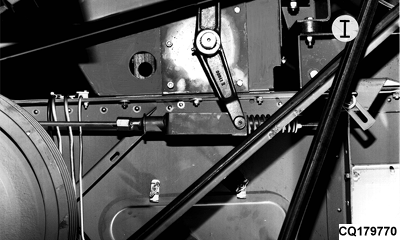

Tensión de la Correa-de Transmisión de TrilladoCon el motor apagado, activar la palanca de trillado. La tensión de la correa es correcta cuando la altura (X) se encuentra entre 20 y 30 mm. En caso necesario, reajustar la tensión con el perno de ajuste (C). NOTA: Mantener desactivado el trillado cuando la cosechadora no se encuentra en funcionamiento.

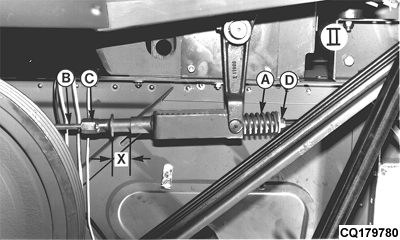

IMPORTANTE: No aplicar cera a la correa. A - Muelle B - Varilla de Ajuste C - Perno de Ajuste D - Contratuerca X - 20 a 30 mm |
|
ATENCION:
No realizar ajustes durante el funcionamiento. Peligro de accidentes.
AG,GG05155,311 -63-24OCT03-1/1 |
