Ajuste del Variador Mecánico

Cosechadoras Equipadas con un Variador Mecánico para el Cilindro

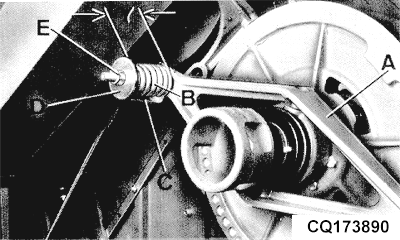

El variador se encuentra bien ajustado cuando la longitud del resorte (B) es aproximadamente de 70 mm. Para ajustarlo, apretar la tuerca de ajuste (E) con la arandela (D) hasta que toque el espaciador (C).

A - Horquilla de Ajuste

B - Resorte

C - Espaciador

D - Arandela

E - Tuerca de Ajuste

Y - 70 mm

AG,GG05155,312 -63-24FEB99-1/1
