Sustitución de la Correa de Transmisión de Trillado

En caso de que sea necesario cambiar la correa de transmisión de trillado, debe pedir a su Concesionario JD que lo haga.

Las siguientes instrucciones permiten la retirada de la correa (D) sobre la polea del batidor sólo para permitir la retirada de esta polea, lo cual resulta necesario para retirar la correa de transmisión del compartimiento del alimentador.

• Desconectar la palanca de trilla para aflojar la correa.
• Colocar el sinfín de descarga en la posición de descarga.

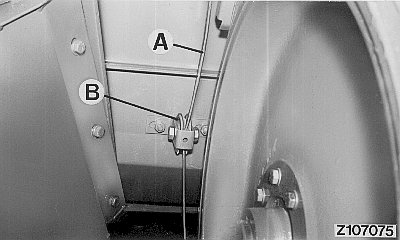

• Retirar el cable (A) y la polea (B).
• Aflojar la guía de la correa (C) y retirar la correa (D).

Para volver a instalar la correa, invertir el procedimiento.

A - Cable

B - Polea

C - Guía de la Correa

D - Correa de Trillado

AG,GG05155,313 -63-24OCT03-1/2

Transmisión de Trillado - Ajuste de la Guía de la Correa

Con la palanca activada, colocar la guía de la correa (A) de modo que haya un juego (X) entre 3 y 5 mm entre la correa tensada y la guía, así como alrededor de la correa (C). Para ajustar, desplazar los soportes estriados (B).

A - Guía de la Correa

B - Soporte Estriado (3)

C - Polea

X - Juego: 2 a 5 mm

AG,GG05155,313 -63-24OCT03-2/2
