Recambio de la Correa del Variador del Cilindro

Cosechadoras Equipadas con Variador Hidráulico (Posi-Torq) para el Cilindro

Información General

Con el motor en movimiento a velocidad máxima y el trillado en funcionamiento, abrir la polea del eje del batidor al máximo (velocidad del cilindro mínimo) con la palanca de control de velocidad del cilindro. Apagar el trillado y apagar el motor.

ATENCION: No realizar ajusta alguno con el motor en marcha.

AG,GG05155,317 -63-24FEB99-1/3

Preparación

IMPORTANTE: Antes de desmontar, limpiar minuciosamente el área de conexión (C) y la manguera hidráulica (B).

Desconectar la manguera hidráulica (B) y el conector (C). Aflojar y extraer la correa de transmisión del elevador de grano limpio (D) y la correa de transmisión de la unidad de separación y limpieza (E).

Retirar la polea loca (A). Mover su soporte y la varilla roscada hacia arriba, fijándola en su posición.

A - Polea loca

B - Manguera Hidráulica

C - Conexión

D - Correa de Transmisión del Elevador de Grano Limpio

E - Correa de Transmisión de la Unidad de Separación y Limpieza

AG,GG05155,317 -63-24FEB99-2/3

Retirada de la Correa

Empujar hacia dentro hasta el tope la media polea interna de la polea variable del batidor.

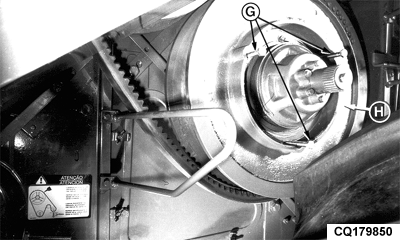

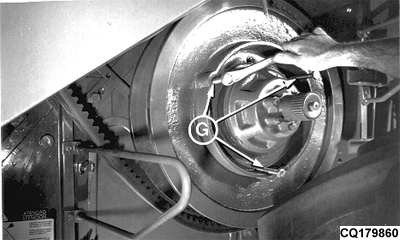

Hay tres pernos (G) M12 x 150 en la caja de herramientas. Insertar estos pernos en los orificios roscados en la media polea externa de la polea del eje del cilindro (H). Cuando los extremos de los pernos hagan contacto con la media polea interna, apretarlos de modo uniforme. Estos pernos mantendrán las poleas alineadas.

Tirar a mano de la correa sobre la media polea externa de la polea del eje del batidor (no forzar la correa).

NOTA: Antes de retirar la correa, asegurarse de que la correa se apoya completamente en la parte inferior de la estría de la polea del eje del cilindro.

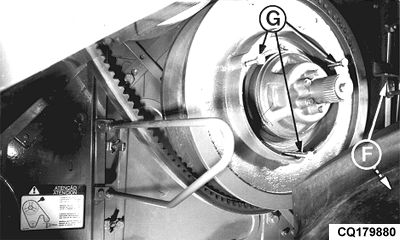

Retirar la correa de la polea del eje del cilindro Desplazar la mitad externa de la polea de la polea del eje del cilindro aproximadamente 50 mm desenroscando los tres pernos (G). Retirar la correa pasándola por los soportes (F).

Para instalar la nueva correa, invertir el procedimiento.

IMPORTANTE: Después de reemplazar la correa, retirar los tres tornillos de la polea y guardarlos en la caja de herramientas.

AG,GG05155,317 -63-24FEB99-3/3
