Transmisión del Sacudidor

Transmisión Principal - Correa en V

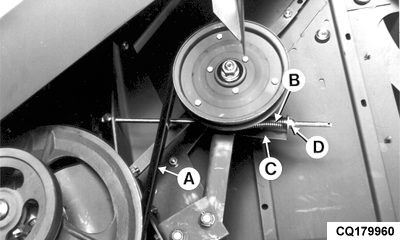

La tensión de la correa (A) es correcta cuando la longitud del muelle (B) es igual a la longitud del enganche (C). Ajustar con la tuerca (D).

AG,GG05155,322 -63-24FEB99-1/2

Transmisión de la Cadena del Eje del Sacudidor

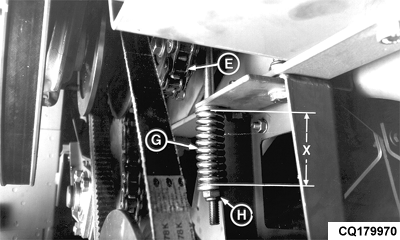

Ajustar la tensión de la cadena (E) mediante el engranaje tensor. El resorte (G) debería tener una longitud (X) de 70 mm. Ajustar con la tuerca hexagonal (H).

AG,GG05155,322 -63-24FEB99-2/2
