Cambio de la Correa del Variador de Velocidad del Ventilador

IMPORTANTE: No ajustar la velocidad del ventilador con el trillado apagado.

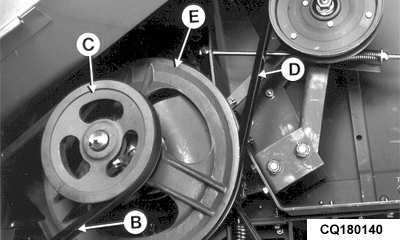

Retirar la correa de trasmisión del elevador (B). Retirar la polea (C).

Extraer la correa (D). Retirar el perno de fijación de la polea (E). Retirar la polea.

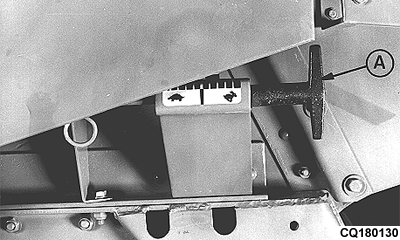

A - Ajustador de la velocidad del ventilador

B - Correa

C - Polea

D - Correa

E - Polea

AG,GG05155,332 -63-24FEB99-1/2

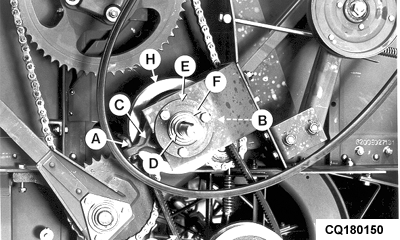

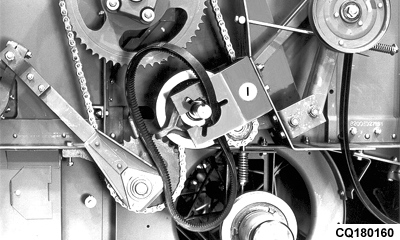

Retirar la cinta de ajuste (A) y retirar la clavija (B) de la horquilla (C). Aflojar el anillo de fijación (D) y retirar las bridas (E) con el rodamiento (F).

Retirar la correa (G) de la unidad inferior del variador del ventilador.

Tirar de la correa (G) sobre la polea variable externa (H) y la horquilla (C) a través de la abertura en el soporte del cojinete (I). Retirar la correa por la abertura.

Para instalar la nueva correa, invertir el procedimiento.

NOTA: Asegurarse de que las orejetas de la polea superiores están adecuadamente acoplados. Instalar primero la correa en la unidad superior.

A - Cinta de Ajuste

B - Pasador

C - Horquilla de Ajuste

D - Anillo de retención

E - Brida de rodamiento

F - Rodamiento

G - Correa

H - Polea Variable Externa

I - Soporte de Rodamiento

AG,GG05155,332 -63-24FEB99-2/2
