Elevador de Retrilla

Ajuste de la Cadena Transportadora

Para ajustar la tensión, girar las manillas (A) situadas en la cabeza del elevador a uno u otro lado

AG,GG05155,336 -63-24FEB99-1/4

Transmisión

La transmisión del elevador de material de retrilla se realiza a través de la polea del batidor al embrague de seguridad del elevador.

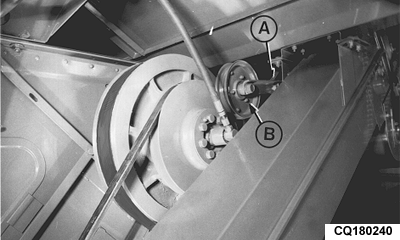

La correa (A) se tensa automáticamente mediante el muelle de la polea loca (B).

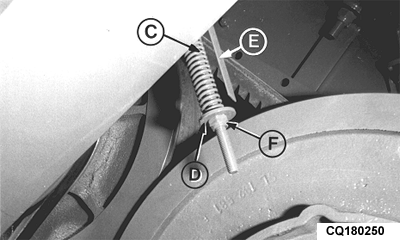

Para obtener la tensión adecuada, la almohadilla del resorte (D) debe estar a nivel con el trinquete (E). El ajuste se realiza mediante la tuerca (F).

A - Correa

B - Polea Loca

C - Resorte

D - Almohadilla del Resorte

E - Trinquete

F - Tuerca Hexagonal

AG,GG05155,336 -63-24FEB99-2/4

Embrague Deslizante

El embrague deslizante se ajusta completamente cuando la longitud del resorte del embrague (A) es de 60 mm.

AG,GG05155,336 -63-24FEB99-3/4

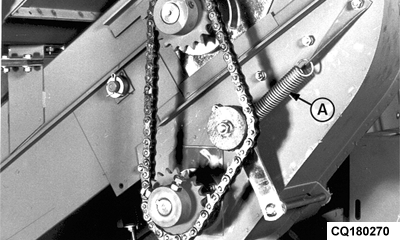

Transmisión del Sinfín Superior

La cadena se tensa automáticamente por la acción del resorte (A).

AG,GG05155,336 -63-24FEB99-4/4
