Elevador de Grano Limpio

Cubierta Superior

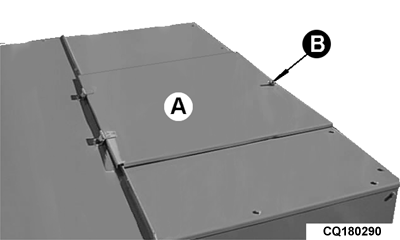

Para abrir la cubierta superior (A), retirar la tuerca de mariposa (B).

AG,GG05155,337 -63-24FEB99-1/4

Ajuste de la Cadena Transportadora

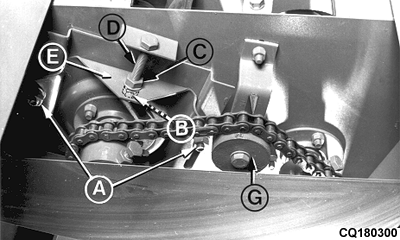

Aflojar el bloque tensor (G) y las tuercas (A) de ambos lados del elevador. Aflojar la tuerca (B) y la contratuerca (C) en el perno tensor (D). Ajustar la tensión de la cadena posicionando de modo adecuado el soporte del rodamiento (E) con tuercas (B) y (C).

Ajustar igualmente ambos soportes de rodamiento.

Volver a apretar todas las tuercas. Ajustar el bloque tensor (G).

A - Tuercas Hexagonales

B - Tuerca Hexagonal

C - Contratuerca

D - Perno Tensor

E - Soporte de Rodamiento

G - Bloque Tensor

AG,GG05155,337 -63-24FEB99-2/4

Embrague Deslizante

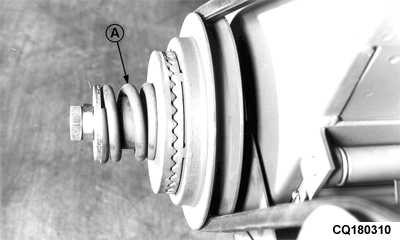

El embrague deslizante se ajusta correctamente cuando la longitud del resorte del embrague (A) es de 59 mm aproximadamente.

NOTA: No engrasar el embrague

AG,GG05155,337 -63-24FEB99-3/4

Transmisión

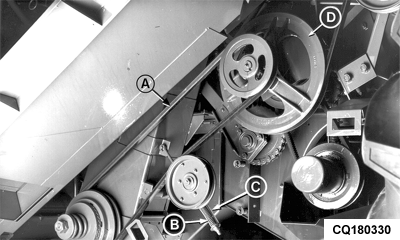

El elevador de grano limpio está impulsado por la correa (A) procedente de la transmisión del sacudidor de paja (D). La tensión de la correa (A) es correcta cuando la longitud del resorte (B) es igual a la longitud del trinquete (C).

A - Correa

B - Resorte

C - Trinquete

D - Transmisión del Sacudidor

AG,GG05155,337 -63-24FEB99-4/4
