Transmisión del Sinfín Superior

Retirar la tuerca de palomilla para abrir la cubierta.

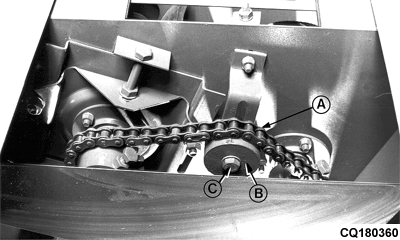

Ajustar la tensión de la cadena (A) con el tensor (B). Aflojar la tuerca del perno (C) y desplazar el tensor según sea necesario.

A - Cadena

B - Tensor

C - Perno Hexagonal

AG,GG05155,339 -63-24FEB99-1/1
